MODULE ĐO CÔNG SUẤT MAX 26V-8A

Mã sản phẩm: SEN0291

Thương hiệu: DFRobot

Liên hệ

Công tơ điện tử số giao tiếp I2C có khả năng đo điện áp, dòng điện và công suất cho các thiết bị điện tử trong phạm vi 26V 8A, với độ chính xác ±0.2% sau khi hiệu chuẩn thủ công. Phù hợp cho các ứng dụng năng lượng mặt trời và pin.

Gọi ngay 0868.280.666 để được giải đáp mọi thắc mắc

Freeship đơn hàng từ 500K

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Thông tin sản phẩm

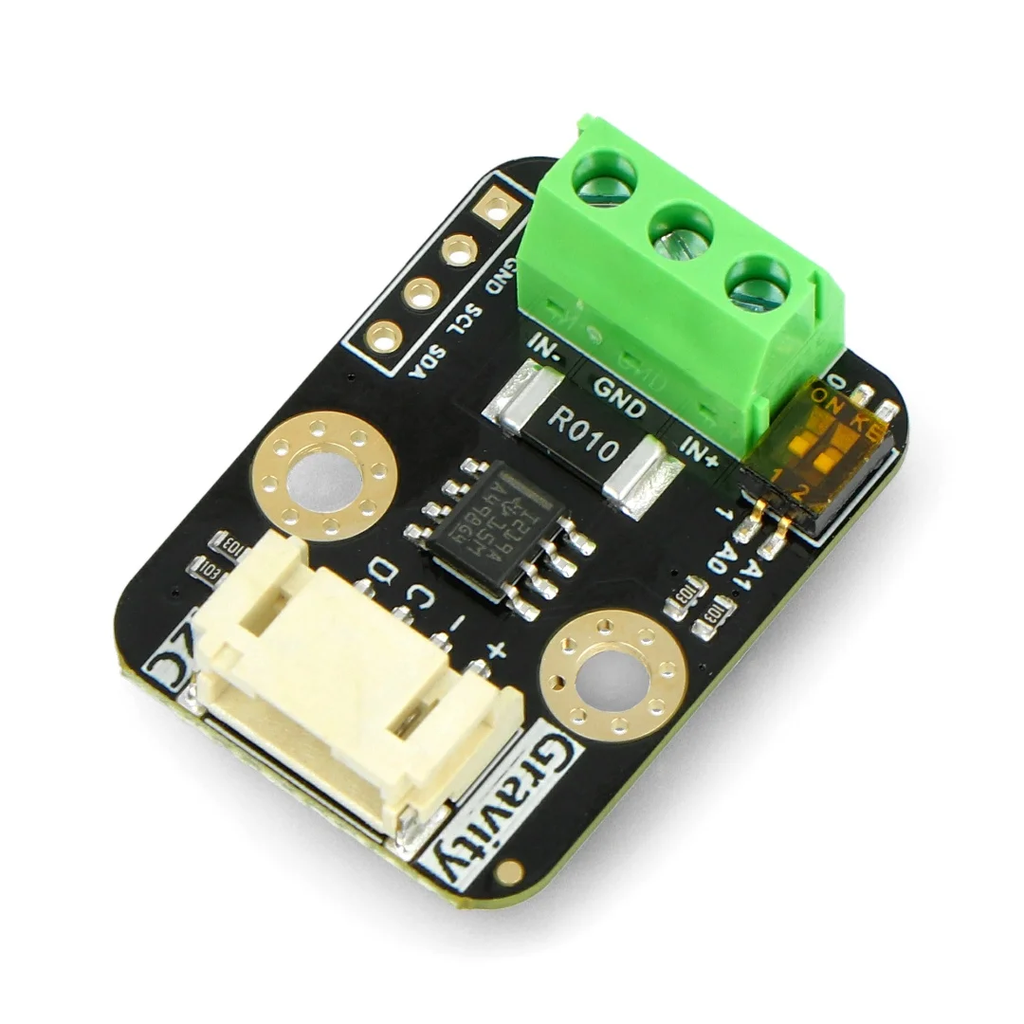

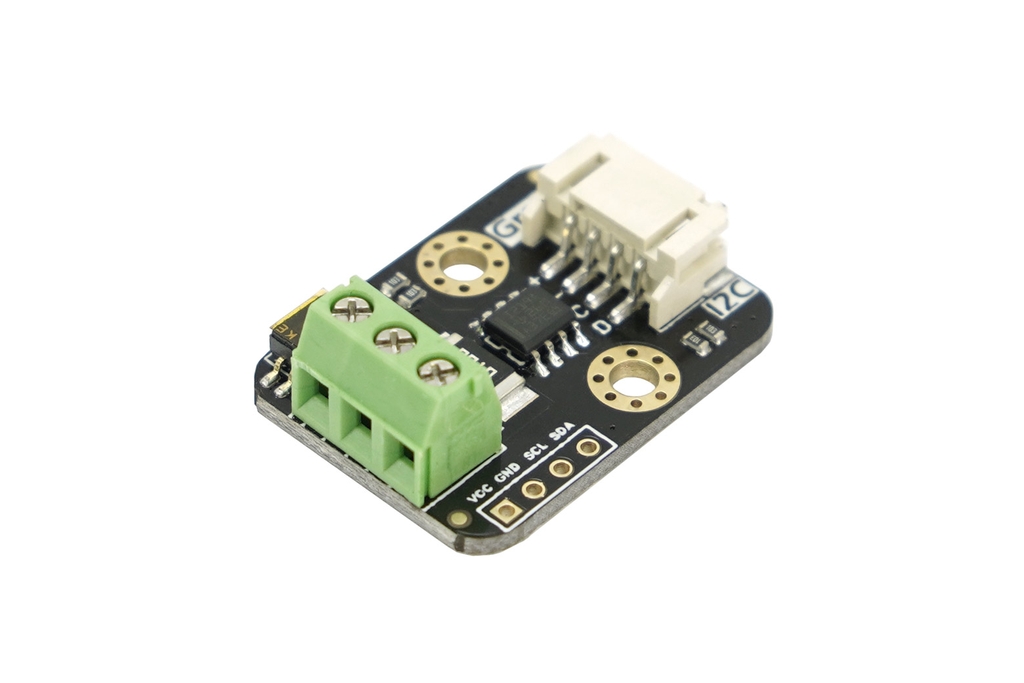

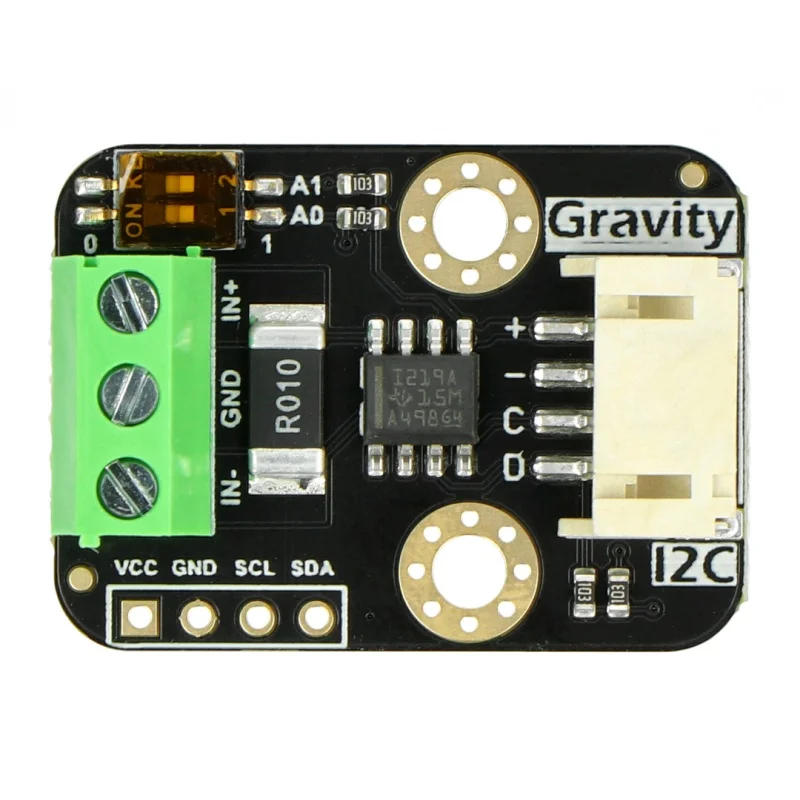

Module đo công suất số Gravity: I2C Digital Wattmeter là một module đo lường độ phân giải cao, độ chính xác cao và dải đo rộng, có thể đo điện áp, dòng điện và công suất của nhiều loại thiết bị điện và module điện tử trong phạm vi 26V 8A. Sai số tương đối tối đa không vượt quá ±0.2% (cần hiệu chuẩn thủ công đơn giản trước khi sử dụng). Module có thể được sử dụng để đánh giá mức tiêu thụ điện năng hoặc thời lượng pin của hệ thống năng lượng mặt trời, pin, động cơ, bộ điều khiển hoặc các module điện tử.

Thiết bị sử dụng chip giám sát dòng điện/công suất INA219 của TI với độ trôi nhiệt bằng 0, kết hợp với điện trở lấy mẫu hợp kim 10mΩ công suất 2W, độ trôi nhiệt thấp. Độ phân giải điện áp và dòng điện lần lượt đạt 4mV và 1mA. Trong điều kiện đo toàn dải, sai số tương đối tối đa của phép đo điện áp và dòng điện có thể đạt tốt hơn ±0.2%. Module cung cấp 4 địa chỉ I2C có thể cấu hình thông qua công tắc DIP 2P.

Module có khả năng đo chính xác dòng điện hai chiều ở phía high-side (dòng đi qua cực dương của nguồn hoặc pin), đặc biệt hữu ích trong các ứng dụng năng lượng mặt trời hoặc đo mức pin, nơi pin cần được sạc và xả. Trạng thái này có thể được xác định đơn giản thông qua giá trị dòng điện dương hoặc âm. Trong các ứng dụng động cơ, dòng điện có thể được giám sát theo thời gian thực để phát hiện tình trạng quá tải. Ngoài ra, module còn có thể dùng để đo mức tiêu thụ điện năng của các module điện tử hoặc toàn bộ hệ thống nhằm đánh giá thời lượng pin.

Sơ đồ kết nối
