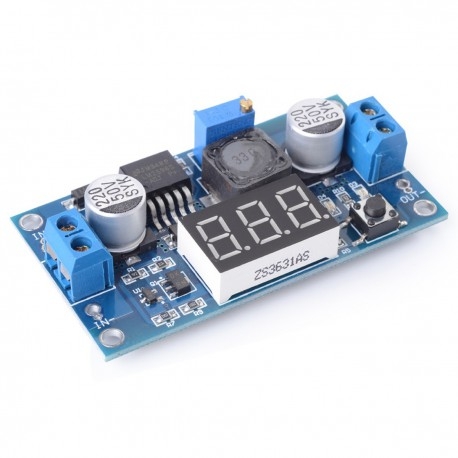

Bộ chuyển đổi nguồn DC-DC hạ áp 20W có màn hình hiển thị điều chỉnh được

Đây là module nguồn DC-DC hạ áp điều chỉnh 20W có tích hợp màn hình hiển thị số. Sản phẩm sử dụng IC ổn áp hạ áp LM2596 3A và hỗ trợ điện áp đầu vào DC từ 0~40V với độ chính xác ±0.05V.

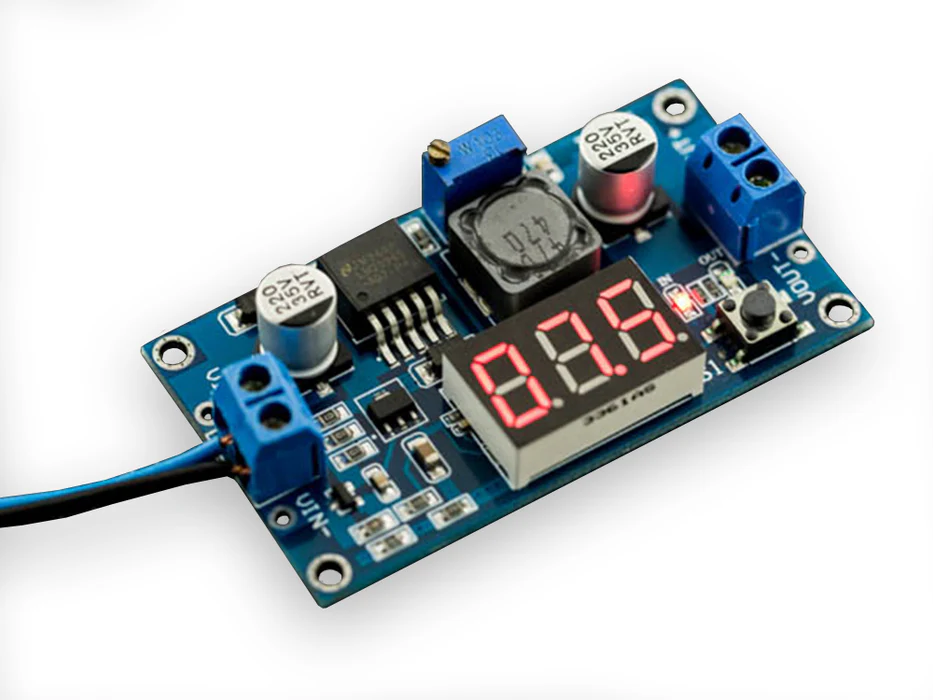

Ở các bộ nguồn buck converter thông thường sẽ không có màn hình hiển thị, người dùng phải dùng đồng hồ đo điện để kiểm tra điện áp đầu ra, gây mất thời gian và kém tiện lợi. Module này được tích hợp sẵn màn hình hiển thị điện áp đầu ra trực tiếp trên bo mạch. Điện áp đầu ra có thể được điều chỉnh bằng biến trở vít tích hợp sẵn trên board — đơn giản và dễ sử dụng.

Module có thể được sử dụng trong nhiều ứng dụng nguồn DC như:

• Pin và ắc quy
• Bộ nguồn biến áp
• Nguồn điều chỉnh DIY
• Nguồn xe 24V
• Thiết bị công nghiệp
• Chuyển đổi điện áp:
  • 12V sang 3.3V
  • 12V sang 5V
  • 24V sang 5V
  • 24V sang 12V
  • 36V sang 24V
  • Và nhiều ứng dụng khác

Điều chỉnh điện áp bằng cách xoay vít trên biến trở màu xanh:

• Xoay theo chiều kim đồng hồ để tăng điện áp đầu ra
• Xoay ngược chiều kim đồng hồ để giảm điện áp đầu ra

Tính Năng

• Nhấn nút để chuyển đổi giữa chế độ đo điện áp đầu vào hoặc đầu ra, đèn chỉ thị sẽ hiển thị điện áp đang được đo
• Có thể tắt màn hình hiển thị khi cần thiết: nhấn giữ nút trong 2 giây rồi thả ra để tắt màn hình

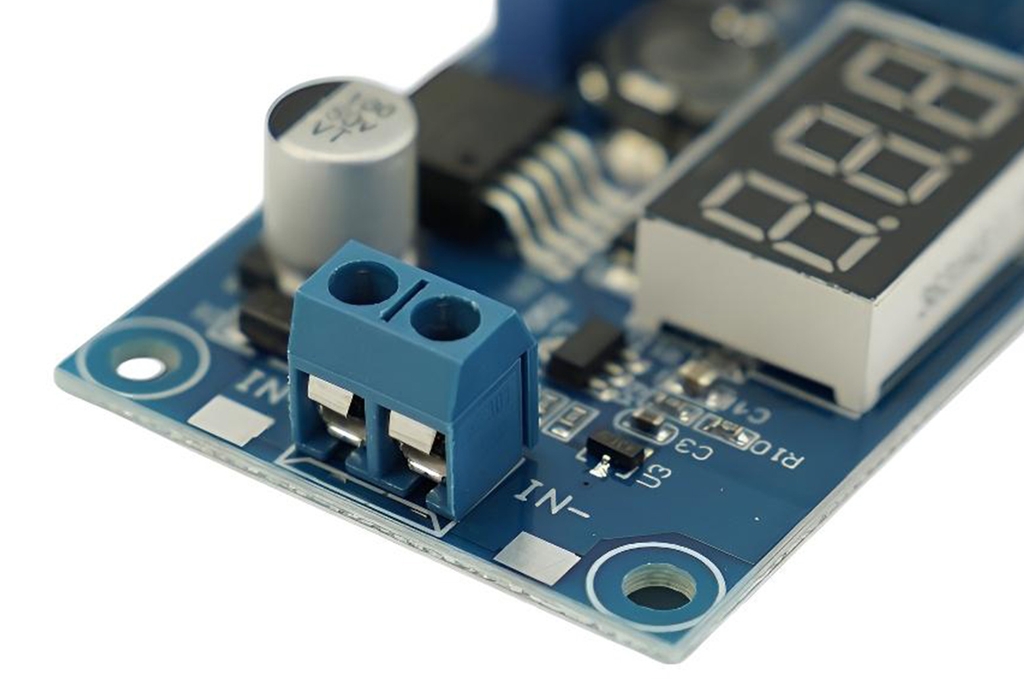

• Sử dụng đầu nối dây, không cần hàn
• Điện áp đầu vào: 4.0~40V
  (Điện áp đầu vào phải cao hơn điện áp đầu ra ít nhất 1.5V)
• Điện áp đầu ra điều chỉnh liên tục: 1.25V~37V
  (Điện áp đầu vào phải cao hơn điện áp đầu ra ít nhất 1.5V)
• Dòng đầu ra tối đa: 3A
  (Khuyến nghị sử dụng dưới 2A; nếu dùng dòng lớn hơn cần gắn tản nhiệt)
• Công suất đầu ra: 20W
  (Khi công suất vượt quá 15W nên sử dụng tản nhiệt)
• Hiệu suất chuyển đổi cao, trung bình khoảng 88%
• Tích hợp bảo vệ:
  • Chống ngược cực
  • Chống quá nhiệt
  • Chống ngắn mạch

Thông Số Kỹ Thuật

• Điện áp đầu vào: 4.0~40V
• Điện áp đầu ra: 1.25V~37V
• Công suất đầu ra: 20W
• Dòng đầu ra: 3A
• Kích thước lỗ lắp: 6.1 × 3.1cm / 2.4 × 1.22 inch (D × R)
• Kích thước module: 6.6 × 3.6 × 1.2cm / 2.59 × 1.42 × 0.47 inch
• Khối lượng: 22g

Danh Sách Đóng Gói

• 20W Adjustable DC-DC Buck Converter with Digital Display ×1
