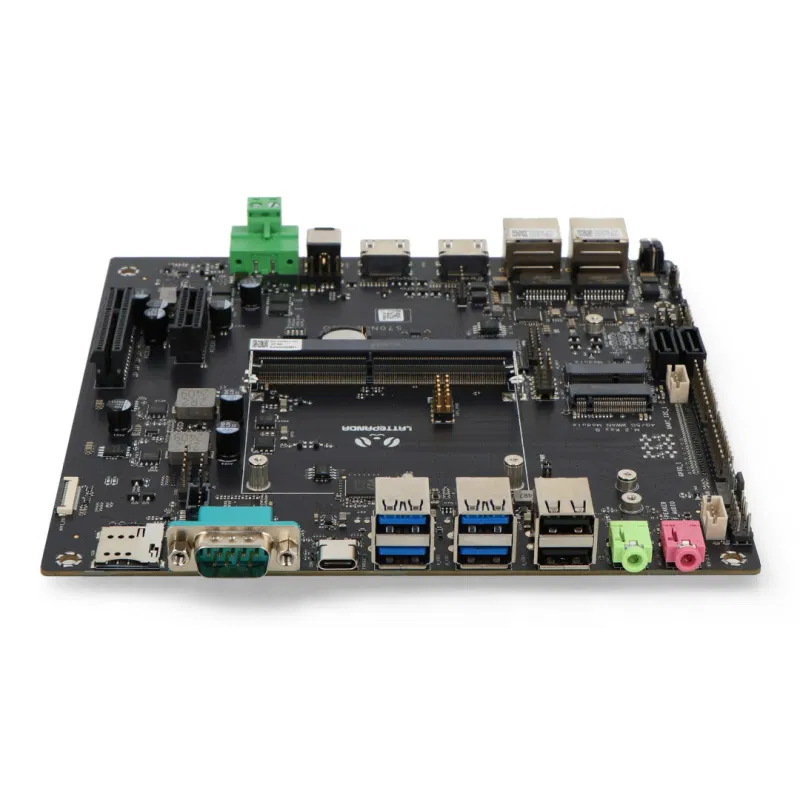

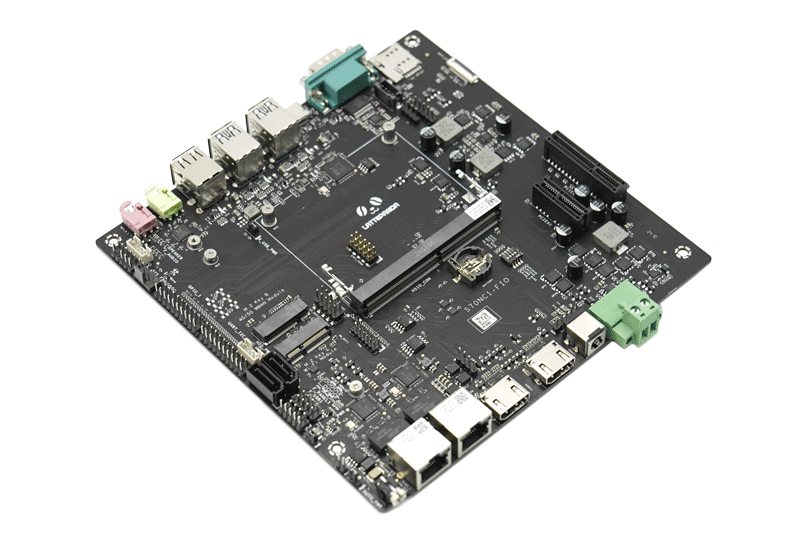

Bo mạch carrier đánh giá đầy đủ chức năng cho module máy tính LattePanda Mu

Hỗ Trợ Nguồn Điện Dải Rộng

Bo mạch carrier này hỗ trợ dải điện áp đầu vào rộng từ 12~20V, cho phép sử dụng linh hoạt trong nhiều môi trường cấp nguồn khác nhau.

Khe PCIe Tiêu Chuẩn

Được trang bị các khe PCIe 3.0 x1 và PCIe 3.0 x4 tiêu chuẩn, bo mạch carrier này cho phép mở rộng thuận tiện nhiều thiết bị ngoại vi như:

• Card đồ họa
• Card âm thanh
• Card mạng
• Và nhiều thiết bị khác

Hai Khe M.2

Ngoài các khe PCIe, bo mạch còn được trang bị khe M.2 E Key và M.2 B Key, giúp dễ dàng mở rộng:

• Card WiFi
• Card 4G hoặc 5G
• Và các module M.2 khác

Hai Cổng Mạng 2.5G

Bo mạch carrier này được tích hợp hai cổng mạng Intel i225-V 2.5G, hỗ trợ truyền dữ liệu tốc độ cao.

Kích Thước Chuẩn ITX

Sản phẩm sử dụng kích thước chuẩn bo mạch ITX, cho phép sử dụng trực tiếp với các bộ test bench chuẩn ITX, giúp dễ dàng tích hợp vào nhiều dự án và hệ thống khác nhau.

Tính Năng

• Truy cập toàn bộ các chân tín hiệu của module máy tính LattePanda Mu

• Hệ thống giao tiếp phong phú:

  • 2 cổng HDMI 2.0

  • 2 cổng mạng 2.5GbE

  • 4 cổng USB 3.0

  • Và nhiều giao tiếp khác

• Nhiều khe mở rộng:

  • 1 khe PCIe x1

  • 1 khe PCIe x4

  • 2 khe M.2

  • Hỗ trợ mở rộng nhiều thiết bị ngoại vi như card 4G/5G WWAN, card PCIe và nhiều thiết bị khác

• Hỗ trợ nguồn đầu vào dải rộng 12~20V

• Kích thước chuẩn ITX

Thông Số Kỹ Thuật

Giao Tiếp I/O Mặt Trước

• 1 cổng microphone 3.5mm

• 1 cổng tai nghe 3.5mm

• 2 cổng USB 2.0

• 4 cổng USB 3.0

• 1 cổng USB Type-C
  (hỗ trợ USB 2.0, USB 3.0, DisplayPort)

• 1 cổng DB9 (RS232)

• 1 khe cắm SIM

Giao Tiếp I/O Mặt Sau

• 1 nút nguồn

• 2 cổng mạng Intel 2.5GbE

• 2 cổng HDMI 2.0

• 1 jack nguồn DC 5.5×2.5mm

• 1 đầu nối nguồn DC dạng terminal vít 5.08mm

Khe Mở Rộng

• 1 khe PCIe 3.0 x1

• 1 khe PCIe 3.0 x4
  (dùng chung tín hiệu với giao tiếp SATA)

• 1 khe M.2 E Key:

  • Hỗ trợ card WLAN chuẩn 2230

  • PCIe 3.0 x1, USB 2.0

  • Dùng chung tín hiệu với cổng Ethernet 2 (RJ45_2)

• 1 khe M.2 B Key:

  • Hỗ trợ card 4G/5G WWAN chuẩn 3042/3052

  • USB 3.0, USB 2.0

• 2 cổng SATA 6Gb/s
  (dùng chung tín hiệu với PCIe 3.0 x4)

Header / Jumper / Nút Chức Năng

• 1 cổng quạt CPU (CPU_FAN)

• 1 cổng quạt hệ thống (SYS_FAN)

• 1 giao tiếp MIPI CSI-2 (MIPI_CSI)

• 1 header I2S (I2S1)

• 1 header TPM (TPM)

• 1 header eSPI (ESPI_CON)

• 1 jumper tự động bật nguồn (AUTO_PWR)

• 1 header cảm biến nhiệt độ (TMP)

• 1 header USB 2.0 (F_USB1)

• 1 header front panel (F_PANEL1)

• 1 header UART và I2C (UART_I2C_1)

• 1 header GPIO SoC (GPIO_1)

• 1 cổng loa (SPEAKER)

• 1 header HD Audio (F_AUDIO)

• 1 cụm DIP switch cấu hình chức năng (ID_SW)

• 1 jumper điều khiển nguồn USB header (F_USB_PWR)

• 1 jumper điều khiển nguồn USB mặt trước (R_USB_PWR)

• 1 header nguồn PoE (POE_IN)

• 1 cổng nguồn ổ cứng (HDD_PWR1)

• 1 header nguồn đầu ra (POE_OUT)

• Kích thước chuẩn ITX: 170 × 170mm

Danh Sách Đóng Gói

• Full-Function Evaluation Carrier Board ×1

• Cáp dữ liệu SATA ×2

• Cáp nguồn SATA ×1

• Hướng dẫn sản phẩm ×1

• Adapter PCIe 3.0 x4 sang M.2 M-Key ×1

Tài Liệu

• File thiết kế (KiCad)
