CẢM BIẾN TDS ĐO TỔNG CHẤT RẮN HÒA TAN TRONG NƯỚC

Cho ứng dụng này, chúng tôi đã phát triển bộ cảm biến TDS analog tương thích Arduino, dạng cắm là chạy, dễ sử dụng. Kết hợp với bộ điều khiển Arduino, bạn có thể dễ dàng xây dựng thiết bị đo TDS để đo giá trị TDS của chất lỏng.

Cảm biến TDS này hỗ trợ dải điện áp đầu vào rộng 3.3 ~ 5.5V và đầu ra điện áp analog 0 ~ 2.3V, giúp tương thích với các hệ thống hoặc bo điều khiển 5V hoặc 3.3V. Nguồn kích sử dụng tín hiệu AC, giúp ngăn hiện tượng phân cực của đầu dò, kéo dài tuổi thọ và đồng thời tăng độ ổn định của tín hiệu đầu ra. Đầu dò TDS có khả năng chống nước, có thể ngâm trong nước để đo trong thời gian dài.

Thiết bị đo TDS này có thể được sử dụng trong các ứng dụng chất lượng nước như nước sinh hoạt, thủy canh. Với sản phẩm này, bạn có thể dễ dàng tự chế tạo một thiết bị đo TDS để đánh giá độ sạch của nước nhằm bảo vệ sức khỏe.

Lưu ý:

1. Không sử dụng đầu dò trong nước trên 55°C
2. Không đặt đầu dò quá gần thành bình, vì sẽ ảnh hưởng đến kết quả đo
3. Đầu dò và dây cáp là chống nước, nhưng đầu nối và bo truyền tín hiệu không chống nước, cần chú ý

Tính năng

• Điện áp đầu vào rộng: 3.3~5.5V
• Đầu ra tương thích tốt: Tín hiệu analog 0~2.3V, tương thích với bộ điều khiển 5V hoặc 3.3V
• Nguồn kích AC: Ngăn hiện tượng phân cực của đầu dò
• Đầu dò chống nước
• Dễ sử dụng: Tương thích Arduino, kết nối đơn giản, cắm là chạy, không cần hàn

Thông số kỹ thuật

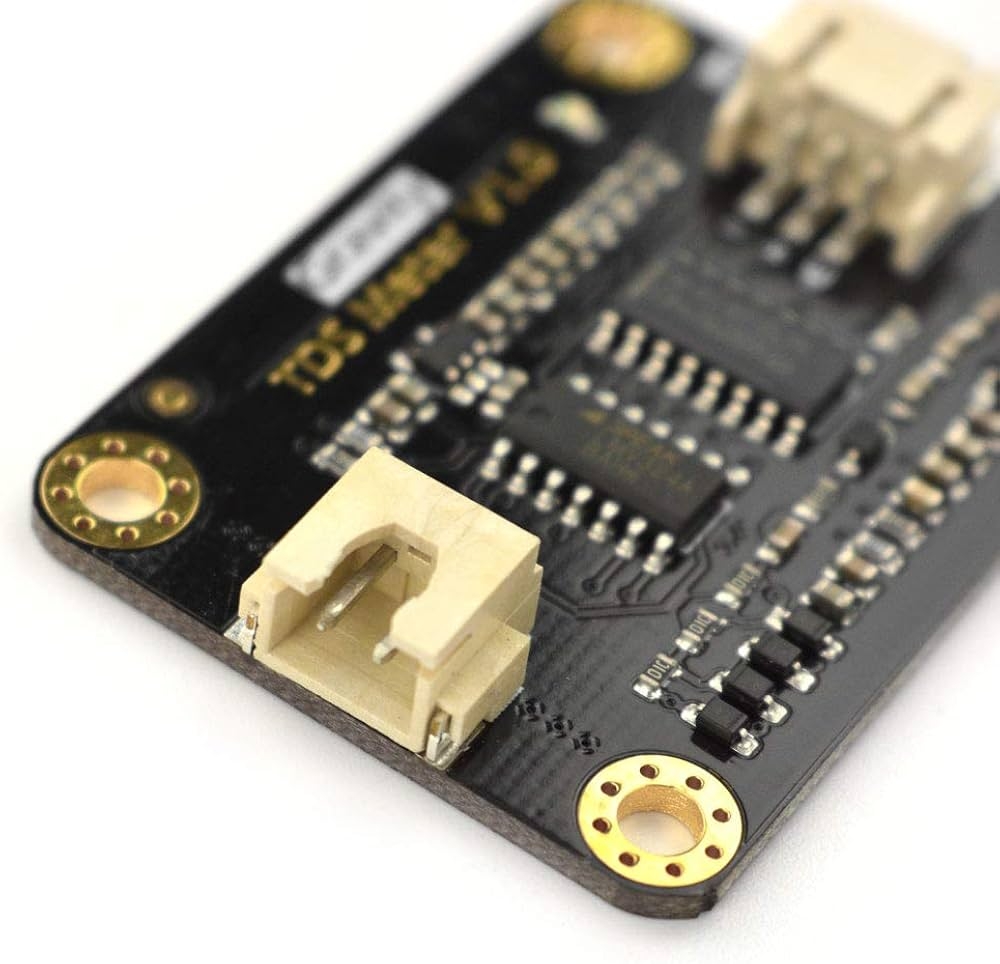

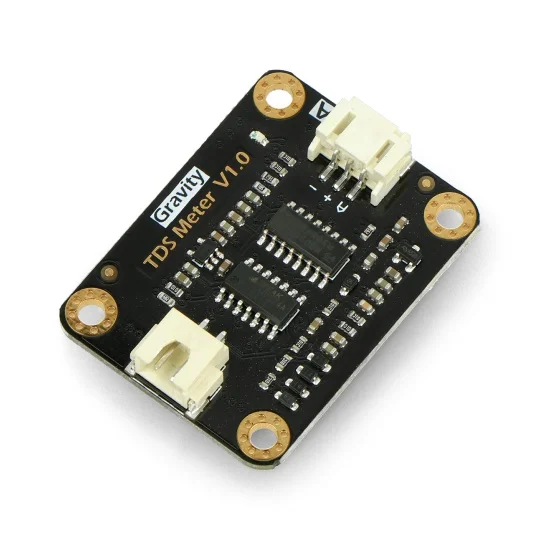

Bo truyền tín hiệu

• Điện áp đầu vào: 3.3 ~ 5.5V
• Điện áp đầu ra: 0 ~ 2.3V
• Dòng hoạt động: 3 ~ 6mA
• Dải đo TDS: 0 ~ 1000 ppm
• Độ chính xác đo TDS: ±10% F.S. (25℃)
• Kích thước module: 42 × 32 mm
• Giao diện module: PH2.0-3P
• Giao diện điện cực: XH2.54-2P

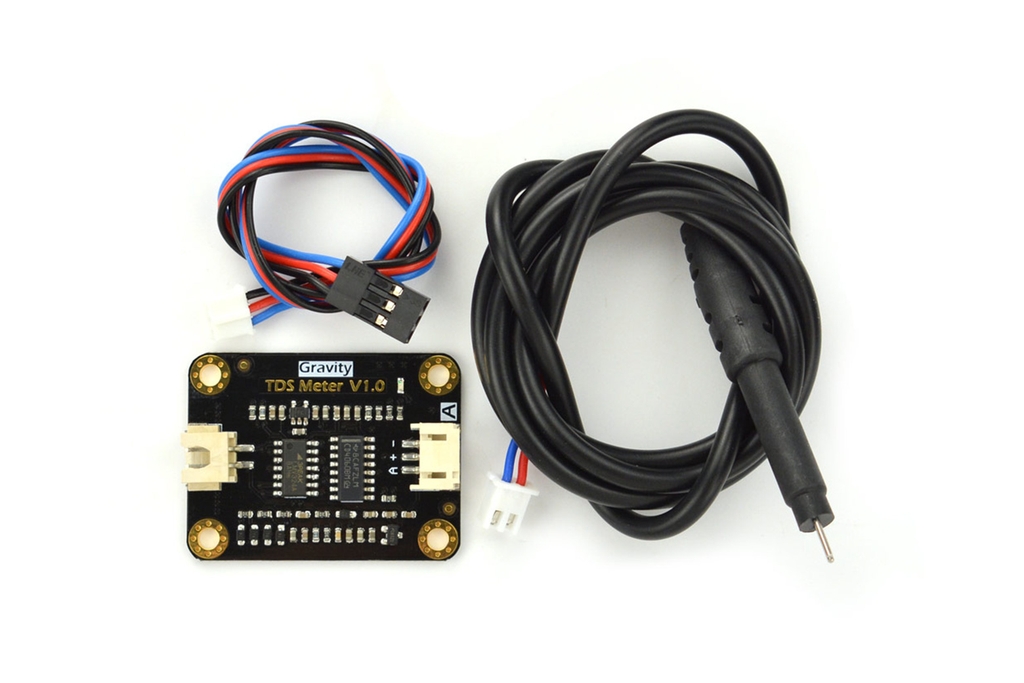

Đầu dò TDS

• Số kim: 2
• Chiều dài tổng: 83 cm
• Giao diện kết nối: XH2.54-2P
• Màu sắc: Đen
• Khác: Đầu dò chống nước

Tài liệu : Wiki sản phẩm
