CẢM BIẾN NHIỆT ĐỘ CHỐNG NƯỚC DS18B20

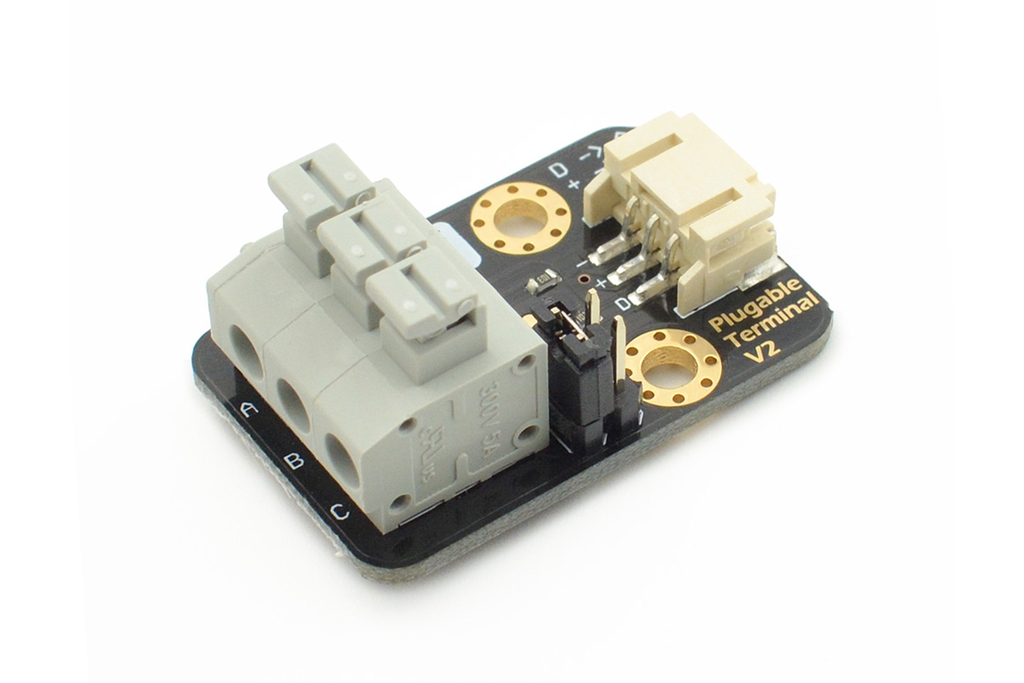

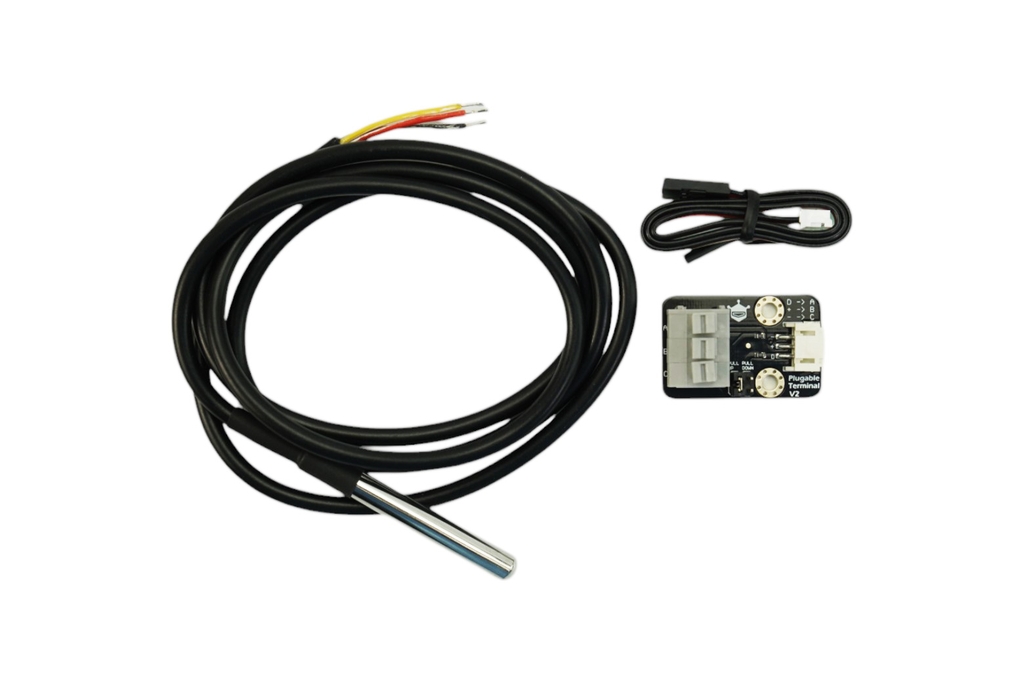

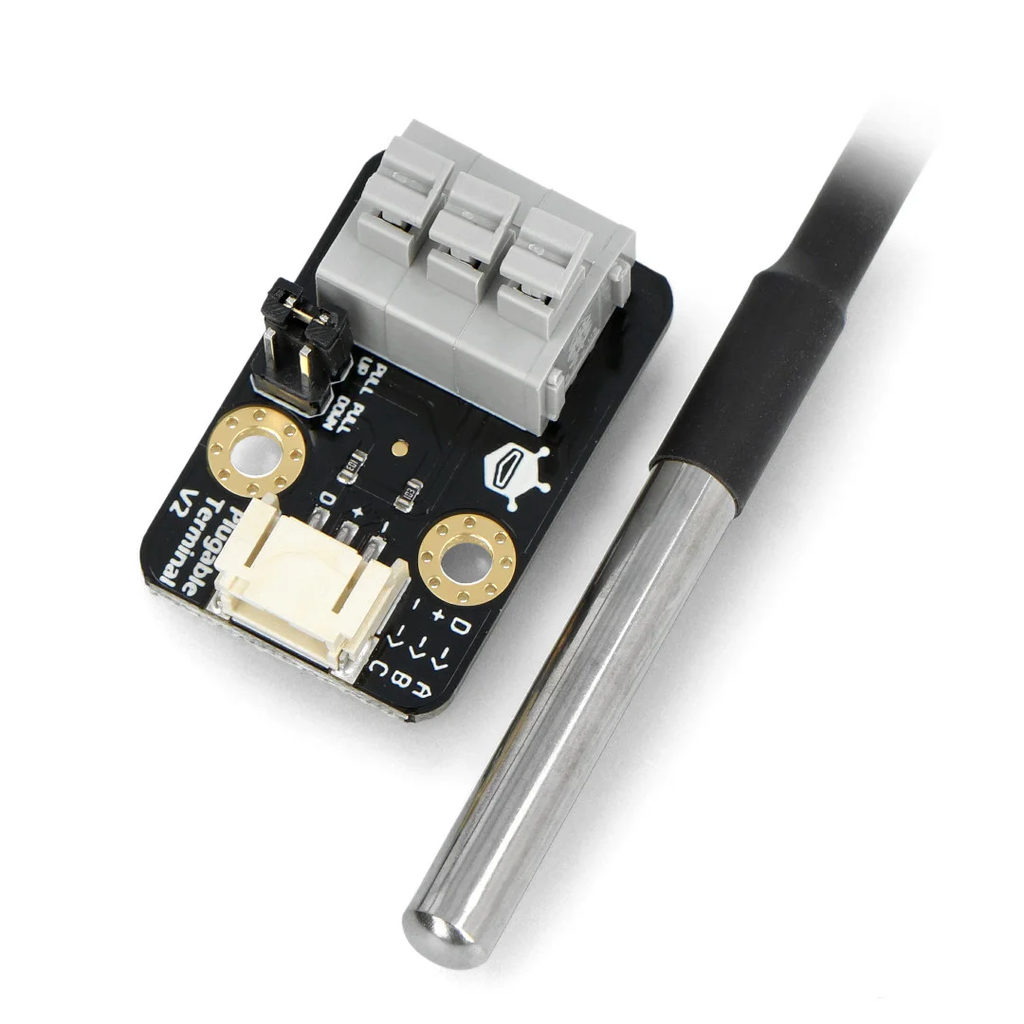

Bộ cảm biến nhiệt độ chống nước này sử dụng đầu dò DS18B20 kèm theo module điện trở. Sản phẩm đi kèm đầu nối dạng terminal cắm, giúp dễ dàng kết nối với bo mạch Arduino mà không cần hàn. Cảm biến nhiệt độ DS18B20 cung cấp giá trị nhiệt độ với độ phân giải từ 9 đến 12 bit (có thể cấu hình) thông qua giao tiếp một dây, vì vậy chỉ cần một dây tín hiệu (kèm GND) để kết nối với vi điều khiển trung tâm. Thiết bị tương thích với các hệ thống điện áp từ 3.0 đến 5.5V.

Đối với các dự án máy lọc nước đơn giản, nên sử dụng bộ kit này cùng với cảm biến đo tổng chất rắn hòa tan dạng analog thuộc dòng Gravity dành cho Arduino.

Thông số kỹ thuật

• Điện áp hoạt động: 3.0 ~ 5.5V
• Độ chính xác: ±0.5°C trong khoảng -10°C đến +85°C
• Dải nhiệt độ sử dụng: -55 đến 125°C (-67°F đến +257°F)
• Độ phân giải: 9 đến 12 bit (có thể lựa chọn)
• Giao tiếp 1-Wire – chỉ cần một chân digital để truyền thông
• Mỗi cảm biến có ID 64-bit duy nhất được ghi sẵn trong chip
• Có thể sử dụng nhiều cảm biến trên cùng một chân
• Hệ thống cảnh báo giới hạn nhiệt độ
• Thời gian truy vấn nhỏ hơn 750 ms
• Giao diện 3 dây:
  • Loại A
    • Dây đỏ – VCC
    • Dây đen – GND
    • Dây vàng – DATA
  • Loại B
    • Dây đỏ – VCC
    • Dây vàng – GND
    • Dây xanh lá – DATA
• Ống thép không gỉ đường kính 6 mm, dài 35 mm (1.34 inch)
• Đường kính cáp: 4 mm (0.16 inch)
• Chiều dài cáp: 90 cm (35.43 inch)

Tài liệu

• Wiki Doc
