CẢM BIẾN ĐỘ DẪN ĐIỆN EC

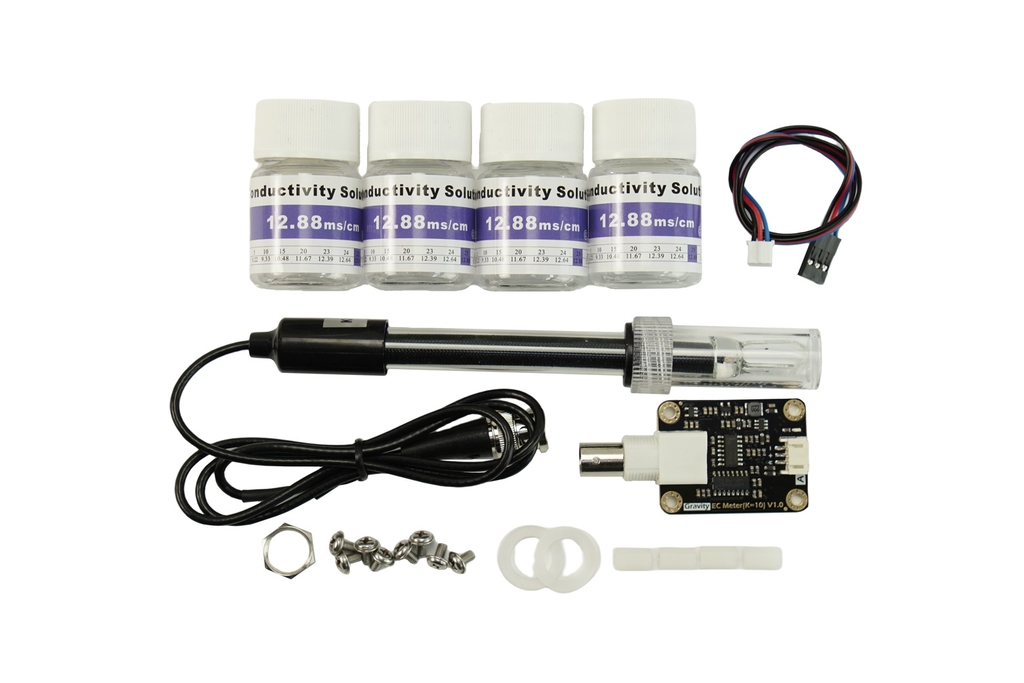

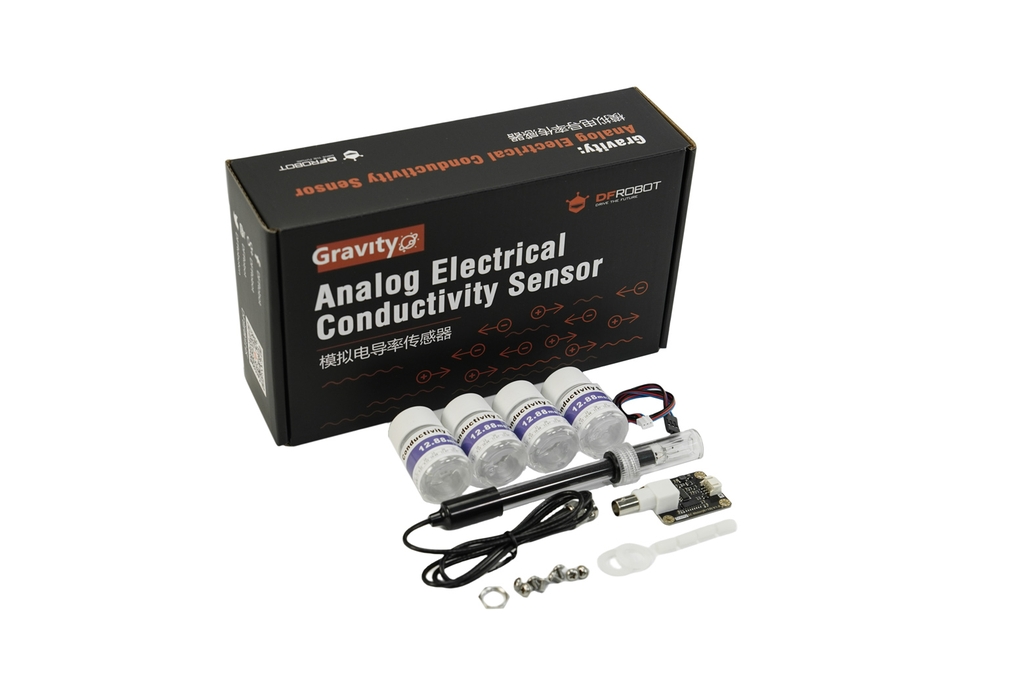

DFRobot Gravity: analog electrical conductivity sensor/meter (K=10) chuyên dùng để đo các chất lỏng có độ dẫn điện cao như nước biển, nước muối nồng độ cao, v.v. Phạm vi đo lên đến 100ms/cm. Sản phẩm này phù hợp cho các ứng dụng đo chất lượng nước trong nuôi trồng hải sản, ví dụ như ngư nghiệp biển, bể cá biển. Bạn cũng có thể tham khảo Hướng dẫn chọn cảm biến chất lỏng để làm quen hơn với dòng cảm biến chất lỏng của chúng tôi.

Thiết kế hỗ trợ đầu vào điện áp rộng 3~5V và tương thích với các bo mạch điều khiển chính 5V và 3.3V như Arduino và Raspberry Pi. Nguồn kích thích sử dụng tín hiệu xoay chiều, giúp giảm hiệu quả hiệu ứng phân cực, cải thiện độ chính xác và kéo dài tuổi thọ của đầu dò; Thư viện phần mềm sử dụng phương pháp hiệu chuẩn đơn điểm và có thể tự động nhận diện dung dịch đệm tiêu chuẩn, rất đơn giản và tiện lợi.

Với sản phẩm này, kết hợp cùng bo mạch điều khiển chính (như Arduino) và thư viện phần mềm, bạn có thể nhanh chóng xây dựng một máy đo độ dẫn điện theo dạng cắm là chạy, không cần hàn, cung cấp một bộ giải pháp đo độ dẫn điện hoàn chỉnh cho các nhà sáng chế (makers).

DFRobot cung cấp đa dạng các sản phẩm cảm biến chất lượng nước với kích thước và giao diện đồng nhất, không chỉ đáp ứng nhu cầu kiểm tra các loại nước khác nhau mà còn phù hợp để tự làm (DIY) các thiết bị kiểm tra chất lượng nước đa chỉ số.

Lưu ý:

Sản phẩm này không bao gồm cảm biến nhiệt độ. Để đảm bảo độ chính xác của phép đo, chúng tôi đặc biệt khuyến nghị bổ sung thêm một cảm biến nhiệt độ để đo nhiệt độ và thực hiện bù nhiệt tự động. Cảm biến nhiệt độ chống nước DS18B20 có thể được sử dụng cho mục đích này.

Chú ý:

1. Đầu dò này thuộc cấp độ phòng thí nghiệm. Không ngâm trong chất lỏng trong thời gian dài, nếu không sẽ làm rút ngắn tuổi thọ của đầu dò.

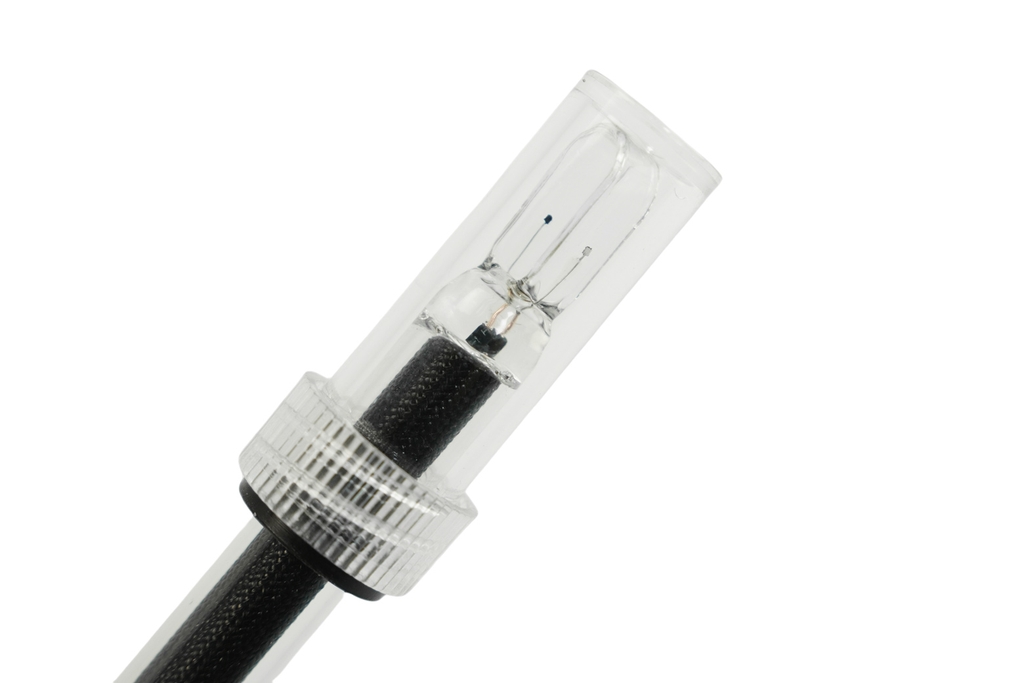

2. Một lớp bạch kim đen (platinum black) được phủ trên bề mặt tấm kim loại bên trong đầu dò. Cần tránh để bất kỳ vật thể nào chạm vào lớp này. Chỉ có thể rửa sạch bằng nước cất, nếu không lớp bạch kim đen sẽ bị hư hỏng, dẫn đến kết quả đo không chính xác.

Tính năng

• Đầu vào điện áp rộng 3.0~5.0V, điện áp đầu ra 0~3.2V, tương thích với các bo mạch chính 5V và 3.3V

• Nguồn kích thích xoay chiều (AC), giảm thiểu hiệu ứng phân cực một cách hiệu quả

• Đầu nối Gravity và đầu nối BNC, cắm là chạy, không cần hàn

• Thư viện phần mềm hỗ trợ hiệu chuẩn đơn điểm, tự động nhận diện dung dịch đệm tiêu chuẩn và tích hợp thuật toán bù nhiệt độ

• Kích thước và đầu nối đồng nhất, thuận tiện cho việc thiết kế các cấu trúc cơ khí

Thông số kỹ thuật

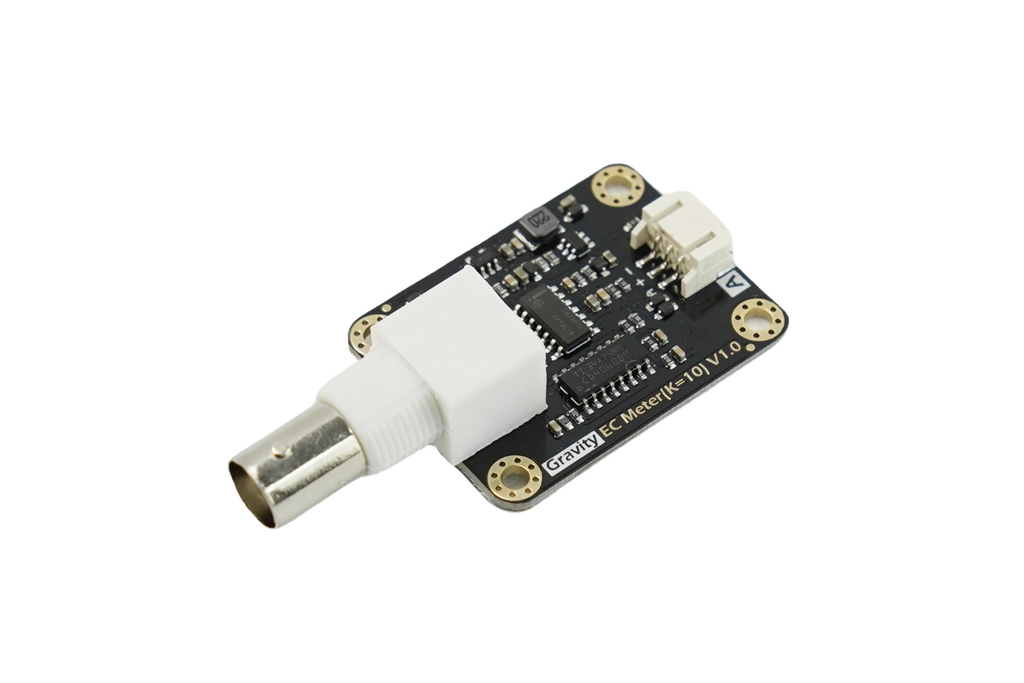

Mạch chuyển đổi tín hiệu

• Điện áp cấp: 3.0~5.0V

• Điện áp đầu ra: 0~3.2V

• Đầu nối đầu dò: BNC

• Đầu nối tín hiệu: PH2.0-3Pin

• Độ chính xác phép đo: ±5% F.S (toàn dải)

• Kích thước mạch: 42mm32mm/1.65in1.26in

Đầu dò độ dẫn điện

• Loại đầu dò: Cấp độ phòng thí nghiệm

• Hằng số điện cực (Cell Constant): 10±2

• Phạm vi đo hỗ trợ: 10~100ms/cm

• Phạm vi nhiệt độ: 0~40°C

• Tuổi thọ đầu dò: >0.5 năm (Tuổi thọ thực tế phụ thuộc vào tần suất và ngữ cảnh sử dụng)

• Chiều dài cáp: 100±2cm

Tài liệu

• Product wiki
