CẢM BIẾN CHUYỂN ĐỘNG CON NGƯỜI

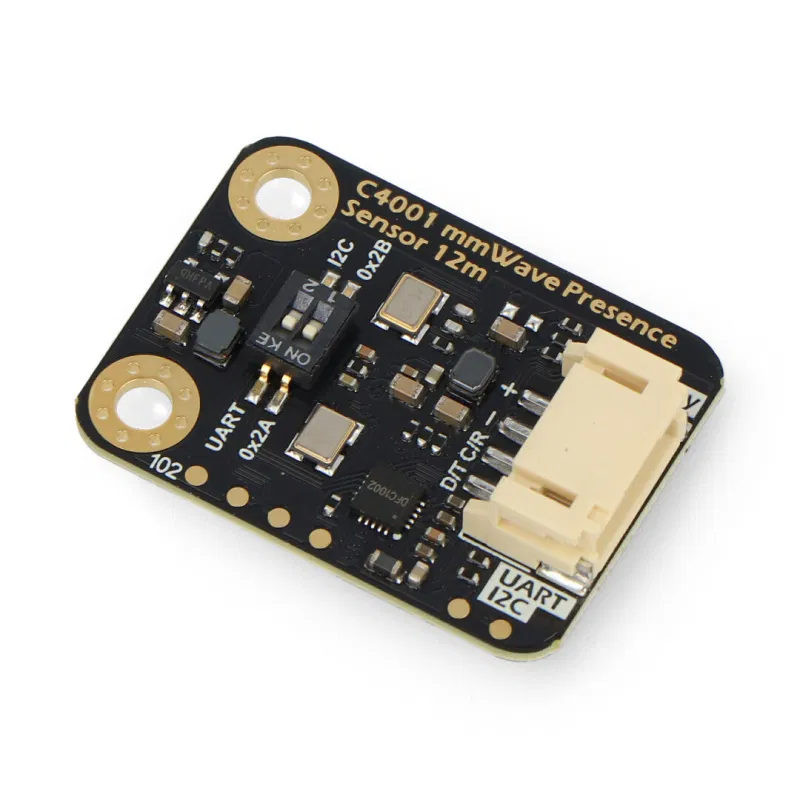

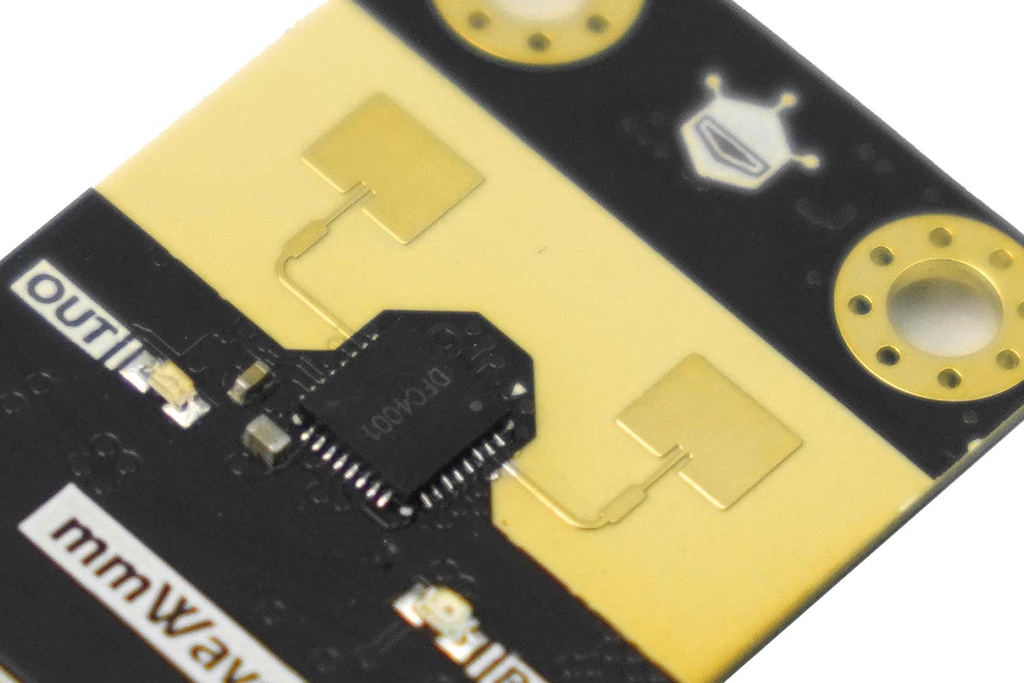

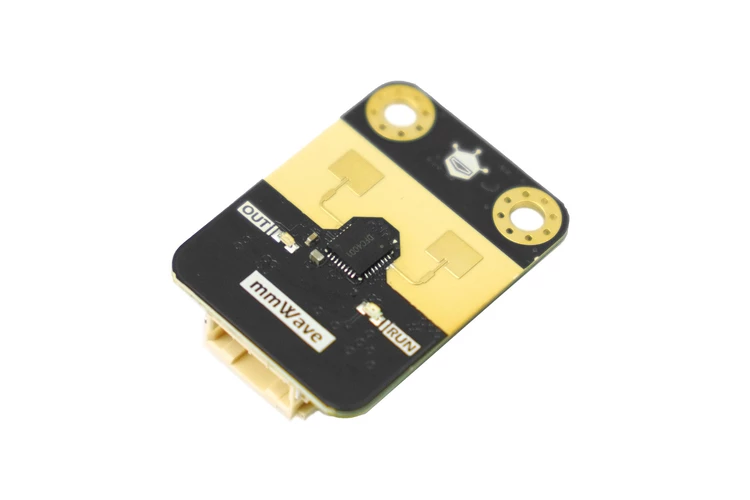

Cảm biến hiện diện sóng milimet Gravity: C4001, hoạt động ở tần số 24GHz, có góc phát hiện theo phương ngang 100°, phạm vi phát hiện hiện diện 8 mét và phạm vi phát hiện cũng như đo khoảng cách chuyển động lên đến 12 mét. Thiết bị sử dụng giao diện Gravity (PH2.0) và hỗ trợ các phương thức giao tiếp I2C và UART, tương thích với các bo mạch phát triển Arduino, Raspberry Pi, ESP32 / ESP8266. Phù hợp cho các ứng dụng phát hiện sự hiện diện của con người, giám sát môi trường và các dự án giám sát thời gian thực.

Phát hiện con người

So với các loại cảm biến phát hiện hiện diện khác như cảm biến hồng ngoại, cảm biến hiện diện sóng milimet C4001 (12 m) có ưu điểm là có thể phát hiện cả đối tượng tĩnh và đang chuyển động. Ngoài ra, thiết bị có khả năng chống nhiễu tương đối tốt, ít bị ảnh hưởng bởi các yếu tố như thay đổi nhiệt độ, biến động ánh sáng môi trường và nhiễu môi trường. Dù một người đang ngồi, ngủ hay di chuyển, cảm biến vẫn có thể nhanh chóng và nhạy bén phát hiện sự hiện diện.

Cảm biến radar sóng milimet là gì?

Công nghệ radar sóng milimet là công nghệ cảm biến không tiếp xúc, được sử dụng để phát hiện đối tượng và cung cấp thông tin về khoảng cách, vận tốc và góc (ví dụ trong trường hợp phát hiện con người). Tín hiệu do cảm biến sóng milimet phát ra nằm trong dải tần số cao, với tần số từ 24GHz đến 300GHz, còn được gọi là dải sóng milimet (mm).

Phương pháp lắp đặt

Cảm biến phát hiện cơ thể người sử dụng sóng milimet khá nhạy với cách lắp đặt, và việc lắp đặt không đúng có thể ảnh hưởng đến hiệu suất và chức năng của cảm biến. Các phương pháp lắp đặt phổ biến cho module này bao gồm: lắp phía trên, lắp phía dưới, lắp ngang và lắp nghiêng xuống.

Tính năng

• Phương thức giao tiếp: Hỗ trợ hai phương thức giao tiếp I2C và UART.
• Giao diện: Sử dụng giao diện Gravity (PH2.0).
• Phát hiện con người: Có thể phát hiện sự hiện diện của con người trong phạm vi lên đến 8 m và phát hiện chuyển động của con người lên đến 12 m.
• Phát hiện khoảng cách: Có thể đo khoảng cách từ 1.2 m đến 12 m.
• Phát hiện tốc độ: Có thể phát hiện tốc độ từ 0.1 m/s đến 10 m/s.
• Khả năng chống nhiễu mạnh: Không bị ảnh hưởng bởi các yếu tố như tuyết, sương mù, nhiệt độ, độ ẩm, bụi, ánh sáng và nhiễu.
• Kích thước nhỏ gọn, dễ tích hợp.

Ứng dụng

• Phát hiện con người
• Phát hiện khoảng cách và tốc độ
• Giám sát môi trường
• Tự động hóa công nghiệp
• Giám sát và theo dõi thời gian thực

Thông số kỹ thuật

• Điện áp hoạt động: 3.3V / 5V
• Phạm vi phát hiện tối đa: 12 m
• Góc quét: 100 × 80°
• Chế độ điều chế: FMCW
• Tần số hoạt động: 24GHz
• Nhiệt độ hoạt động: -40 ~ 85℃
• Tốc độ baud: 9600
• Địa chỉ I2C: 0x2A / 0x2B

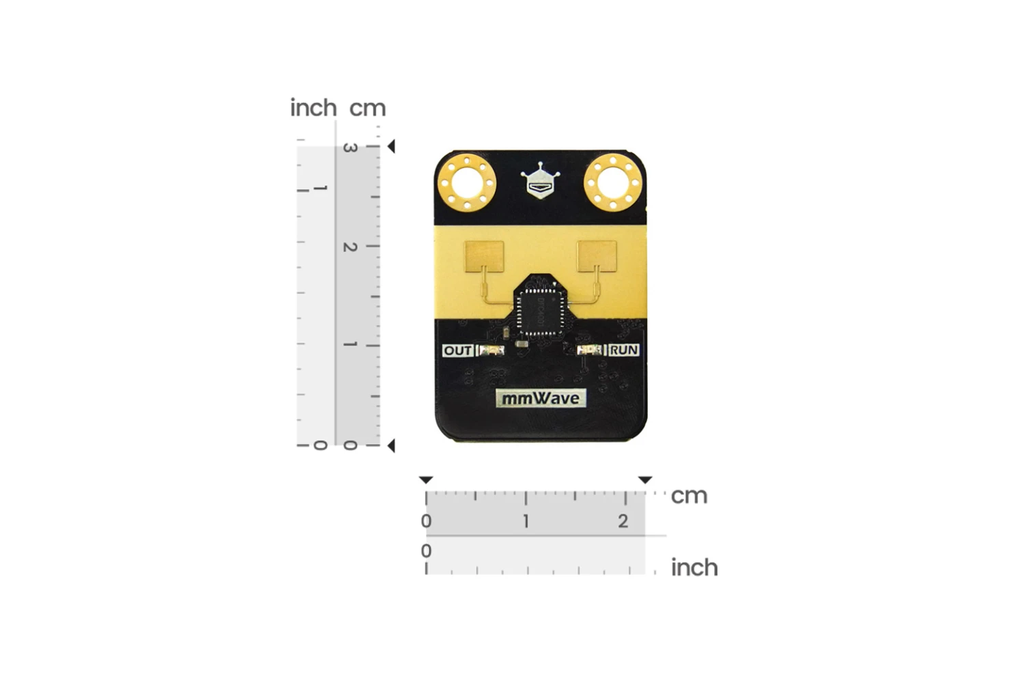

• Kích thước: 22 × 30 mm

Tài liệu

• Product wiki
