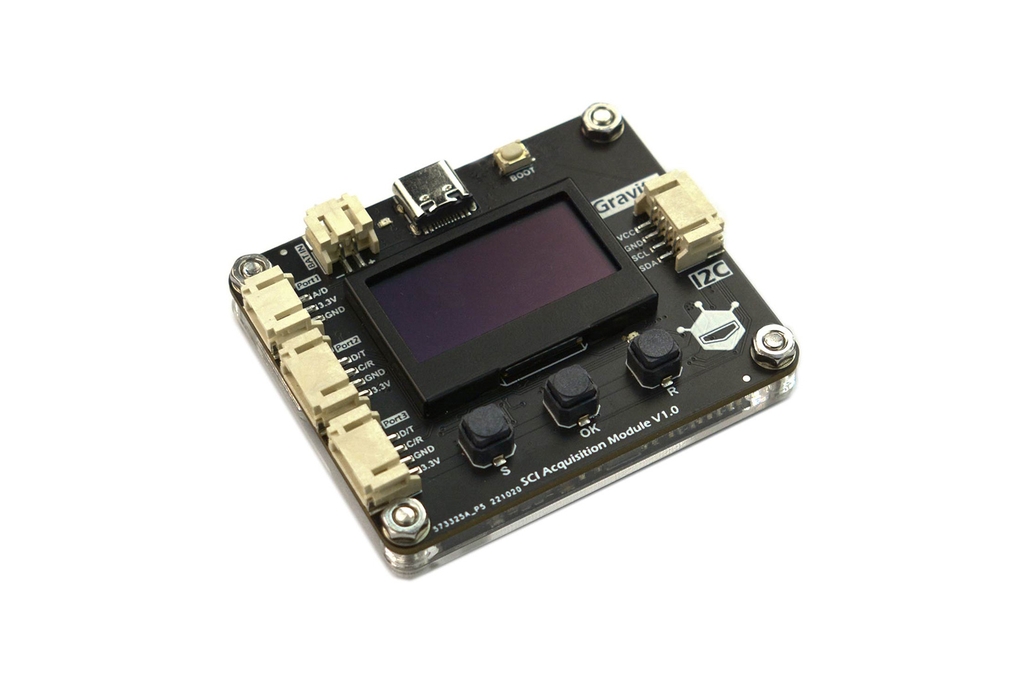

BO MẠCH XỬ LÝ THU THẬP DỮ LIỆU (SCI DAQ)

Module Gravity: SCI DAQ là một module thu thập dữ liệu mạnh mẽ và được tích hợp cao, bao gồm các tính năng như: hiển thị màn hình, tự động nhận diện cảm biến, hiệu chuẩn cảm biến, ghi dữ liệu, đồng hồ thời gian thực (RTC), và chuyển đổi dữ liệu, giúp việc thu thập dữ liệu trở nên thuận tiện và hiệu quả hơn.

Ngoài ra, module SCI DAQ còn hỗ trợ nhiều tùy chọn cấp nguồn linh hoạt và có thể xuất dữ liệu đại lượng vật lý thu được từ cảm biến thông qua giao tiếp I2C, tương thích với các nền tảng như micro:bit, Arduino, Raspberry Pi, UNIHIKER,…

• Hiển thị màn hình (Screen Display): Module thu thập dữ liệu có màn hình tích hợp, có thể hiển thị dữ liệu cảm biến theo thời gian thực, giúp người dùng dễ dàng quan sát.
• Cắm là chạy (Plug-and-play): Module có khả năng tự động nhận diện loại cảm biến I2C được kết nối, không cần cài đặt thủ công, giúp việc sử dụng trở nên đơn giản hơn.

• Hỗ trợ hiệu chuẩn cảm biến (Support Sensor Calibration): Module thu thập dữ liệu có thể thực hiện hiệu chuẩn cảm biến trực tiếp trên mạch. Các cảm biến như pH và TDS cần hiệu chuẩn trước khi sử dụng có thể được hiệu chuẩn nhanh chóng ngay trên module SCI, đảm bảo độ chính xác và độ tin cậy của dữ liệu.
• Ghi dữ liệu (Data Logging): Module thu thập dữ liệu được tích hợp bộ nhớ 16MB, có khả năng lưu trữ hơn 400.000 mẫu dữ liệu. Dữ liệu đã lưu có thể được xuất ra máy tính thông qua cổng Type-C, giúp người dùng thuận tiện trong việc phân tích và xử lý dữ liệu.
• Đồng hồ thời gian thực – RTC (RTC Clock): Module được trang bị đồng hồ thời gian thực độ chính xác cao, cho phép ghi lại dấu thời gian (timestamp) cho mỗi lần thu thập dữ liệu. Điều này giúp người dùng dễ dàng theo dõi xu hướng dữ liệu và nhanh chóng thực hiện phân tích, xử lý.

• Chuyển đổi dữ liệu (Data Conversion): Module thu thập dữ liệu có thể tự động chuyển đổi các tín hiệu thô từ cảm biến thành dữ liệu đại lượng vật lý và xuất ra theo định dạng thống nhất: "timestamp name1:value1 unit1, name2:value2 unit2". Ngoài ra, người dùng cũng có thể lấy các giá trị hoặc đơn vị cụ thể theo từng tên dữ liệu. Module SCI DAQ giúp chuẩn hóa định dạng dữ liệu giữa các loại cảm biến khác nhau, loại bỏ nhu cầu phải nạp thư viện riêng cho từng cảm biến khi lập trình. Điều này giúp đơn giản hóa đáng kể quá trình lập trình và giảm độ khó khi thu thập dữ liệu từ các bo mạch như micro:bit và Arduino.

• Nguồn cấp linh hoạt (Versatile Power Options): Module thu thập dữ liệu hỗ trợ nhiều phương thức cấp nguồn khác nhau, bao gồm cổng Type-C, cổng pin PH2.0 và giao tiếp I2C. Người dùng có thể lựa chọn cách cấp nguồn phù hợp để đáp ứng linh hoạt các nhu cầu trong từng tình huống khác nhau. Nếu cần thu thập dữ liệu di động ngoài trời, người dùng có thể sử dụng pin qua cổng PH2.0. Trong khi  đó, nguồn qua giao tiếp I2C có thể hoạt động ngay khi kết nối với các bo mạch phát triển. Dù sử dụng phương thức cấp nguồn nào, module SCI DAQ vẫn đảm bảo hoạt động ổn định, mang lại trải nghiệm thu thập dữ liệu đáng tin cậy cho người dùng.

Hiện tại, module SCI DAQ đã hỗ trợ hơn 20 loại cảm biến phổ biến như: nhiệt độ, độ ẩm, áp suất khí quyển, nồng độ oxy,… Trong tương lai, số lượng cảm biến được hỗ trợ sẽ tiếp tục được mở rộng, mang đến nhiều kịch bản ứng dụng hơn cho người dùng.

Dù trong nghiên cứu khoa học, giảng dạy liên ngành hay các ứng dụng IoT, module SCI DAQ sẽ trở thành một công cụ thu thập dữ liệu không thể thiếu.

Thông số kỹ thuật (Specification)

• Điện áp hoạt động: 3.3 – 5.5V DC
• Dòng điện hoạt động: 40mA
• Tín hiệu đầu ra: I2C (0x21 – 0x23)
• Giao diện đầu vào:
  • 1 x Digital/Analog
  • 2 x I2C/UART
• Bộ nhớ tích hợp: 16MB
• Pin RTC: CR1220
• Màn hình: OLED 1.3 inch

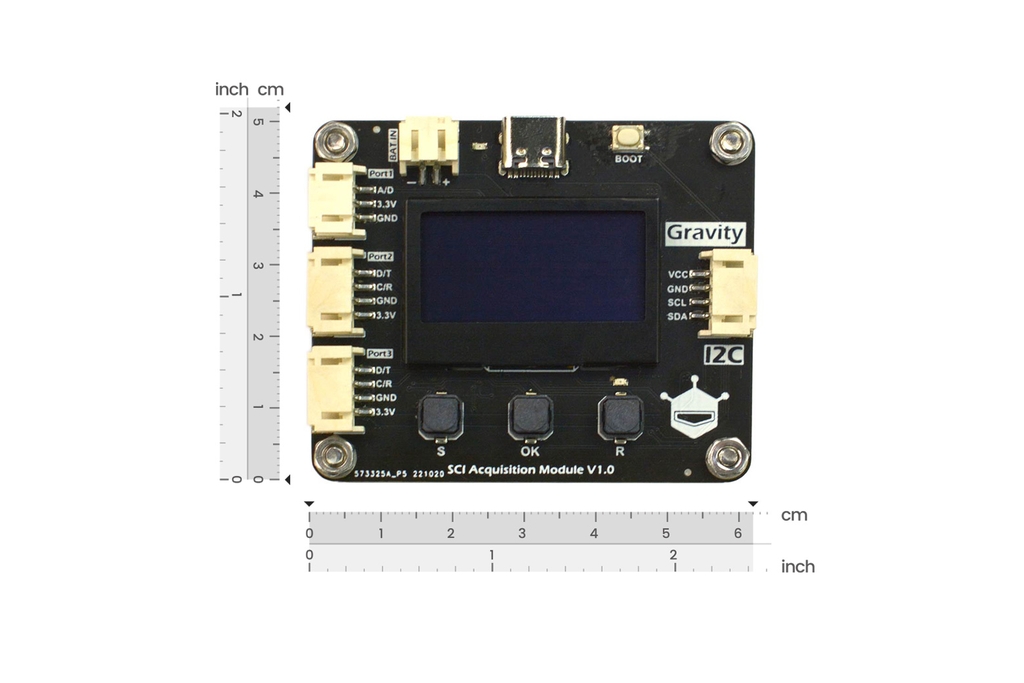

• Kích thước sản phẩm: 62 × 52 × 13 mm (≈ 2.44 × 2.05 × 0.51 inch)

Tài liệu kĩ thuật : https://wiki.dfrobot.com/dfr0999/
