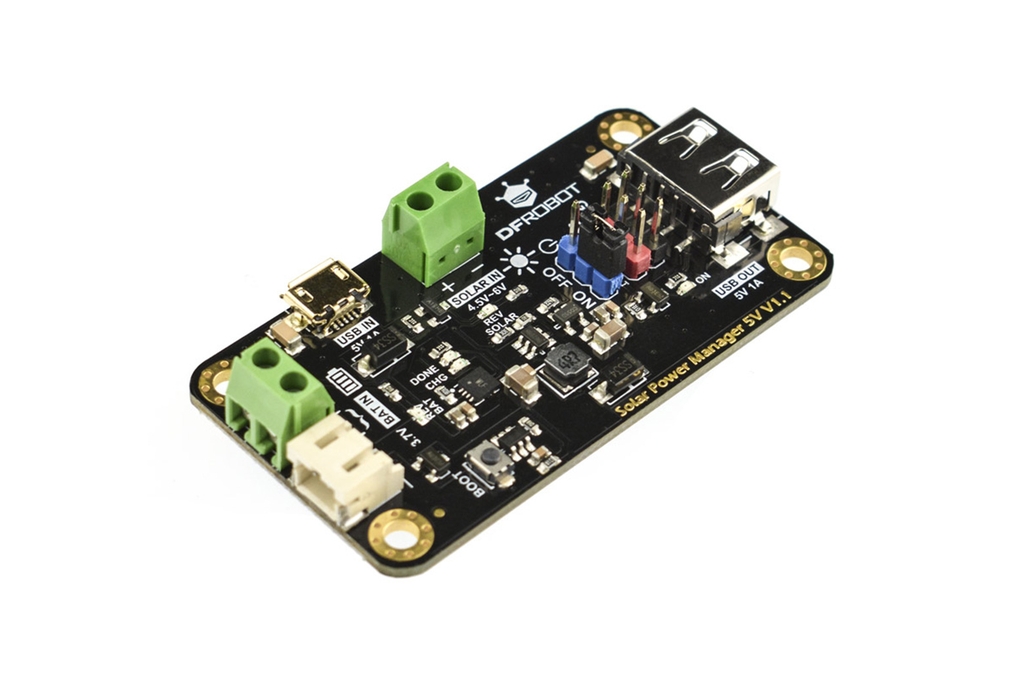

Module quản lý nguồn điện mặt trời 5V
Freeship đơn hàng từ 500K
Kiểm tra khi nhận hàng
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
Dòng sản phẩm Solar Power Manager của DFRobot được thiết kế dành cho các dự án IoT và năng lượng tái tạo, cung cấp các module quản lý nguồn năng lượng mặt trời nhúng có hiệu suất cao và an toàn cho maker cũng như kỹ sư phát triển ứng dụng.
Solar Power Manager 5V là module quản lý nguồn năng lượng mặt trời nhỏ gọn và hiệu suất cao, được thiết kế dành cho các tấm pin mặt trời 5V. Sản phẩm được tích hợp chức năng MPPT (Maximum Power Point Tracking – Theo dõi điểm công suất cực đại), giúp tối ưu hiệu suất hoạt động của tấm pin năng lượng mặt trời. Module có thể cung cấp dòng sạc lên đến 900mA cho pin Li 3.7V thông qua bộ sạc USB hoặc tấm pin mặt trời. Bộ chuyển đổi DC-DC có thể bật/tắt điều khiển được với đầu ra 5V 1A đáp ứng nhu cầu của nhiều dự án sử dụng năng lượng mặt trời và các ứng dụng tiêu thụ điện năng thấp. Ngoài ra, module còn tích hợp nhiều chức năng bảo vệ cho pin, tấm pin mặt trời và đầu ra nguồn, giúp cải thiện đáng kể độ ổn định và an toàn cho các dự án sử dụng năng lượng mặt trời.
Có thể tham khảo bảng thông số kỹ thuật tổng quan cho toàn bộ dòng sản phẩm Solar Power Manager Series.
Lịch Sử Phiên Bản
V1.0
Khuyến nghị mạnh mẽ sử dụng pin LiPo 3.7V có tích hợp mạch bảo vệ nhằm nâng cao độ an toàn cho pin.
V1.1 (Mới nhất)
Đã bổ sung chức năng bảo vệ quá dòng và xả quá mức cho pin tại cổng BAT IN nhằm tăng cường độ an toàn cho pin. Phiên bản này có thể sử dụng với pin LiPo 3.7V dù có hoặc không tích hợp sẵn mạch bảo vệ.

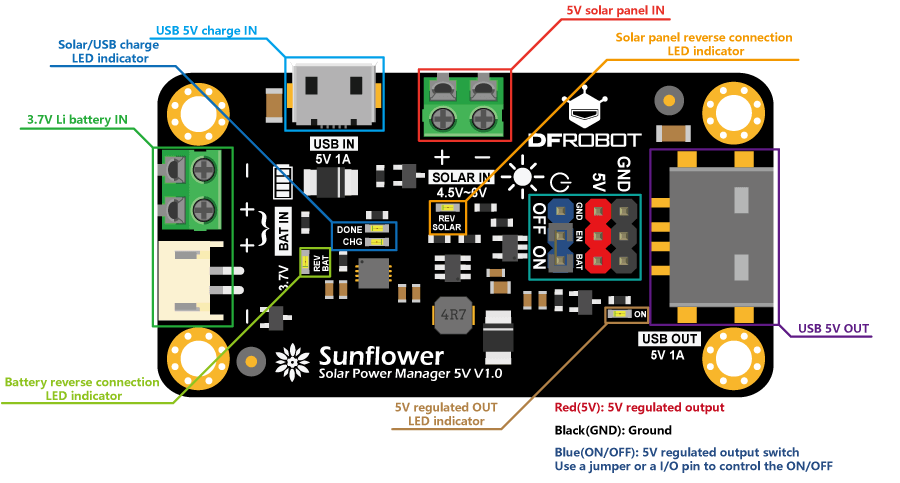

Tổng Quan Bo Mạch
Sơ Đồ Kết Nối
Tính Năng
- Thuật toán MPPT điện áp không đổi, tối đa hóa hiệu suất tấm pin năng lượng mặt trời
- Thiết kế dành cho tấm pin mặt trời 5V
- Hỗ trợ hai chế độ sạc: năng lượng mặt trời / bộ sạc USB (dòng sạc tối đa 900mA)
- Bộ nguồn ổn áp 5V có thể bật/tắt điều khiển được dành cho các ứng dụng công suất thấp
- Tích hợp đầy đủ các chức năng bảo vệ an toàn
- Cổng USB có lớp bảo vệ chống tĩnh điện ESD
Ứng Dụng
- Hệ thống giám sát môi trường sử dụng năng lượng mặt trời thông minh
- Robot sử dụng năng lượng mặt trời
- Đèn đường năng lượng mặt trời cỡ nhỏ
- Pin sạc dự phòng năng lượng mặt trời
Thông Số Kỹ Thuật
- IC quản lý nguồn năng lượng mặt trời: CN3165
- Điện áp đầu vào năng lượng mặt trời (SOLAR IN): 4.5V ~ 6V
- Đầu vào pin (BAT IN): pin Li-Polymer/Li-ion 3.7V một cell
- Dòng sạc (USB/SOLAR IN): tối đa 900mA, hỗ trợ ba giai đoạn sạc gồm sạc nhỏ giọt, dòng không đổi và điện áp không đổi
- Điện áp ngắt sạc (USB/SOLAR IN): 4.2V ±1%
- Nguồn ổn áp: 5V 1A
- Hiệu suất nguồn ổn áp (với pin 3.7V BAT IN): 86% ở mức tải 50%
- Hiệu suất sạc USB/Năng lượng mặt trời: 73% tại 3.7V 900mA BAT IN
- Dòng chờ: < 1mA
- Nhiệt độ hoạt động: -40℃ đến 85℃
- Kích thước: 33.0 mm × 63.0 mm
Chức Năng Bảo Vệ
- BAT IN: bảo vệ sạc quá mức / xả quá mức / quá dòng / đấu ngược cực
- 5V/USB OUT: bảo vệ ngắn mạch / quá dòng / quá nhiệt
- SOLAR IN: bảo vệ đấu ngược cực
Danh Sách Đóng Gói
- Solar Power Manager 5V ×1
- Jumper đen 2.54 mm ×1
- Trụ nylon M3 × 10 mm ×4
- Vít thép không gỉ M3 × 5 mm ×4
- Tản nhiệt nhôm đen 14 × 14 × 7 mm ×1
- Miếng đệm silicone dẫn nhiệt 14 × 14 × 0.5 mm ×1
