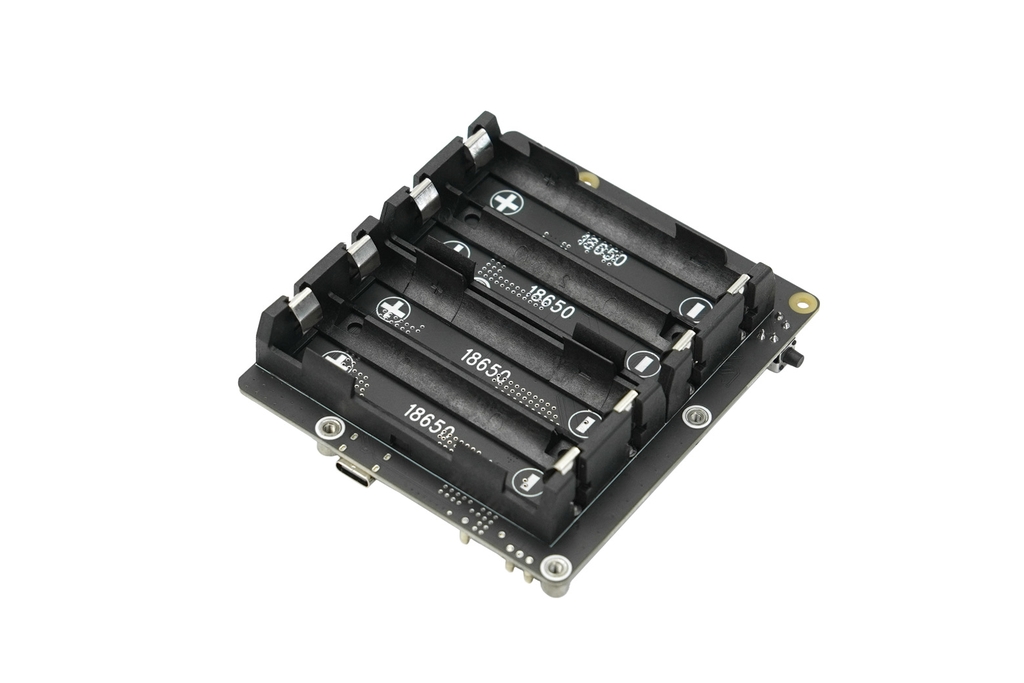

UPS HAT Pin 18650 cho Raspberry Pi 5 (5.1V 5A)

Hướng Dẫn An Toàn & Cảnh Báo

1. Cần đọc và hiểu đầy đủ các hướng dẫn an toàn và cảnh báo này trước khi sạc pin. Pin Lithium Polymer (LiPo) và Lithium-ion (Li-ion) là các loại pin có tính phản ứng cao. Việc không đọc và tuân thủ các hướng dẫn dưới đây có thể gây cháy nổ, thương tích cá nhân hoặc thiệt hại tài sản nếu pin được sạc hoặc sử dụng không đúng cách.
2. Không bao giờ đấu ngược cực khi sạc hoặc xả pin. Luôn kiểm tra kỹ cực tính của đầu nối pin để đảm bảo cực “+” được nối với cực “+” và cực “-” được nối với cực “-”.
3. Không sử dụng lẫn pin cũ với pin mới hoặc pin của các thương hiệu khác nhau.
4. Pin lithium có tuổi thọ chu kỳ giới hạn. Hãy thay pin mới khi pin đã hết vòng đời sử dụng hoặc sau 2 năm sử dụng, tùy điều kiện nào đến trước.
5. Khi sạc bộ pin, hãy đặt pin trong hộp chống cháy. Không để UPS HAT trên bề mặt gỗ hoặc thảm mà không có người giám sát.
6. Để UPS HAT xa tầm tay trẻ em nhằm đảm bảo an toàn.
7. Không cấp nguồn cho Raspberry Pi thông qua cổng USB Type-C.
8. Không sử dụng pin 18650 có mạch bảo vệ tích hợp.

Tính Năng

Khả Năng Tương Thích & Kết Nối

• Tương thích với Raspberry Pi 5 và bộ nguồn USB-C chính hãng của Raspberry Pi.
• Sử dụng kết nối pogo pin để cấp nguồn cho Raspberry Pi, không cần thêm dây nối.
• Kết nối với Raspberry Pi thông qua các chân pogo pin tiện lợi.
• Có sẵn đầu nối XH2.54 để người dùng bổ sung nút nguồn riêng.

Quản Lý Nguồn & Hiệu Suất

• Cung cấp thời gian hoạt động liên tục lên đến 10 giờ.
• Hỗ trợ đầu ra tối đa 5.1V 5000mA.
• Tích hợp MOSFET nguồn tiên tiến giúp giảm thiểu tổn thất năng lượng.
• Tích hợp bộ chuyển đổi DC-DC hiệu suất cao với hiệu suất lên đến 95%.
• Hỗ trợ dòng đầu ra tối đa 5.5A.
• Dải điện áp đầu vào rộng từ 6V đến 18V.
• Cho phép cấp nguồn từ nhiều nguồn điện khác nhau.
• Chuyển đổi liền mạch giữa nguồn adapter và nguồn dự phòng UPS.
• Hệ thống quản lý đường cấp nguồn thông minh giúp giảm việc sạc/xả pin liên tục.
• Mức tiêu thụ điện năng chờ cực thấp.

Quản Lý Pin & Đèn Báo

• Hỗ trợ sạc nhanh với dòng sạc tối đa 3000mA.
• Điều khiển quá trình sạc pin thông qua GPIO.
• Bảo vệ quá dòng và quá áp cho pin.
• Tích hợp bảo vệ chống lắp ngược pin.
• Tích hợp hệ thống đo dung lượng pin (Fuel Gauge) để đọc điện áp và phần trăm pin.
• Đèn LED hiển thị trạng thái sạc và mức pin.

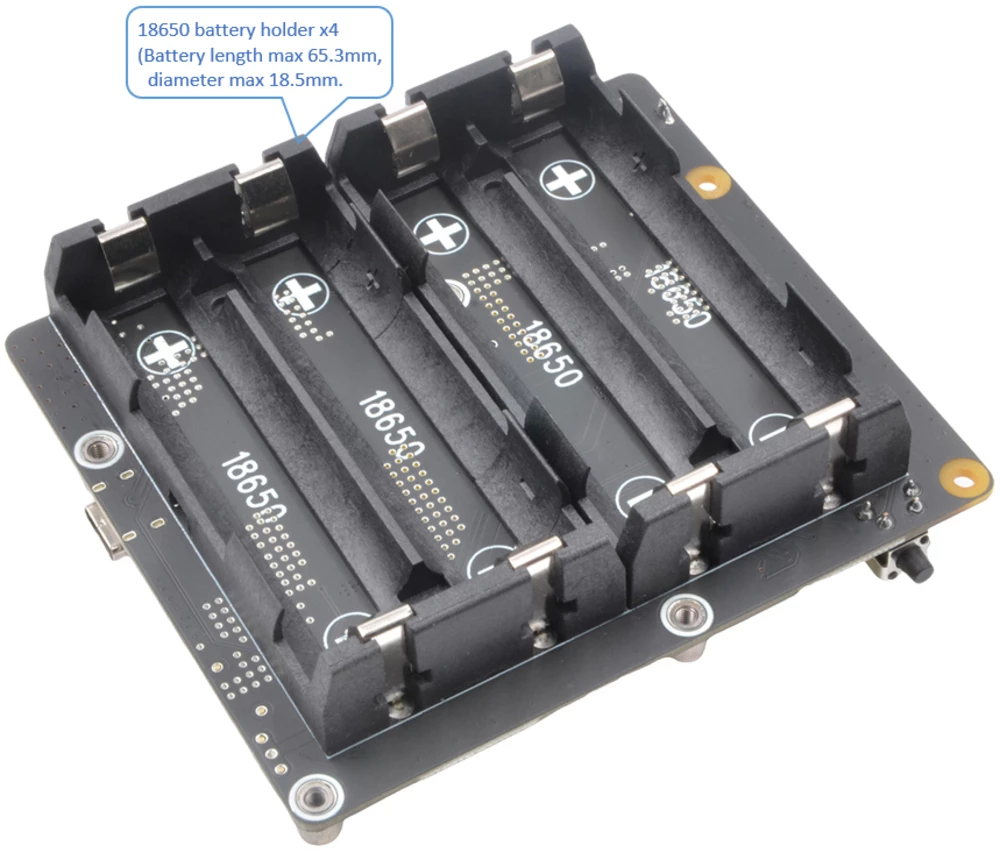

• Hỗ trợ 4 khe pin 18650.
• Tự động tắt an toàn khi điện áp pin thấp (có thể lập trình).

Thiết Kế & Giao Diện Người Dùng

• Nút nhấn trên bo mạch hoạt động tương tự nút nguồn của Raspberry Pi.
• Tự động ngắt nguồn khi Raspberry Pi tắt máy.
• Đèn LED báo trạng thái nguồn và nhận diện Raspberry Pi.
• Phát hiện mất điện AC hoặc lỗi bộ nguồn thông qua GPIO.
• Tự động khởi động khi có nguồn hoặc khi nguồn được khôi phục.
• Thiết kế lắp phía dưới Raspberry Pi, cho phép sử dụng đồng thời các HAT mở rộng khác.

Thông Số Kỹ Thuật

• Nguồn vào: 6~18VDC (khuyến nghị adapter 12VDC 3A)
• Đầu ra UPS: 5V ±5%, tối đa 5A
• Dòng sạc pin: tối đa 2.3~3.2A
• Điện áp sạc đầy của pin: 4.23V
• Ngưỡng sạc lại pin: 4.1V
• Kích thước PCB: 97.4mm × 85mm

Cổng Kết Nối

• Jack nguồn DC 5.5 × 2.1mm
• Khe cắm pin 18650 ×2
• Cổng đầu ra nguồn 5V XH2.54 2 chân ×2
• Cổng USB 2.0 Type-A cấp nguồn ×2
• Đầu nối nút nguồn ngoài XH2.54-2P ×1

Danh Sách Đóng Gói

• Raspberry Pi 5 UPS ×1
• Bộ ốc vít ×1

Tài Liệu

• Product Wiki
