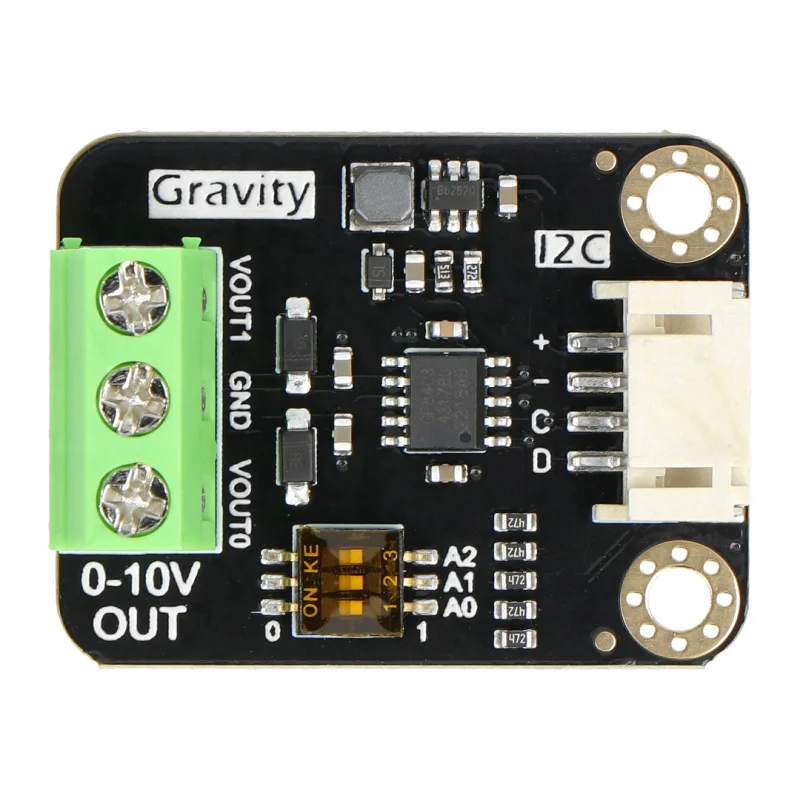

Module DAC I2C 2 kênh (0–10V)

Module DAC I2C 2 kênh này có khả năng xuất tín hiệu điện áp 0–10V, một chuẩn điều khiển phổ biến trong các ứng dụng công nghiệp. Module có thể được sử dụng rộng rãi với hầu hết các thiết bị hỗ trợ tín hiệu 0–10V trên thị trường như bộ điều khiển ánh sáng, biến tần, van điện, máy bơm,… thông qua lập trình Arduino.

Ngoài ra, module hỗ trợ 8 địa chỉ I2C khác nhau, có thể thay đổi bằng công tắc DIP tích hợp trên bo mạch, cho phép kết nối nối tầng tối đa 16 thiết bị.

Tính Năng

• Hỗ trợ nguồn cấp 3.3V–5V
• Sai số điện áp đầu ra nhỏ hơn 0.5%
• Tích hợp bảo vệ ngắn mạch đầu ra
• Hai kênh đầu ra 0–5V / 0–10V để kết nối và điều khiển các thiết bị điện áp analog tiêu chuẩn
• Giao tiếp Gravity, truyền thông I2C, điều khiển bằng Arduino, phù hợp cho các hệ thống điều khiển tự động
• Hỗ trợ điều chỉnh 8 địa chỉ I2C, cho phép điều khiển đồng thời tối đa 16 thiết bị

Ứng Dụng

• Bộ tạo tín hiệu chức năng thông minh
• Điều khiển tự động hệ thống đèn hoặc đài phun nước
• Chuyển đổi tự động và nhanh cho các thiết bị nhỏ
• Bộ gỡ lỗi tự động cho thiết bị cơ điện
• Chuyển đổi cho các thiết bị kiểm tra cỡ nhỏ

Thông Số Kỹ Thuật

• Điện áp hoạt động: 3.3V ~ 5V
• Giao tiếp I2C: PH2.0-4P (chuẩn Gravity)
• Loại chip: GP8403
• Tín hiệu đầu vào: 12-bit (0x000 – 0xFFF)
• Mức tín hiệu cao I2C đầu vào: 2.7V – 5V
• Điện áp đầu ra VOUT0: 0 – 10V
• Điện áp đầu ra VOUT1: 0 – 10V
• Sai số điện áp đầu ra: < 0.5%
• Sai số tuyến tính điện áp đầu ra: 0.1%
• Công suất tiêu thụ: < 4mA
• Tích hợp bảo vệ ngắn mạch đầu ra

Danh Sách Đóng Gói

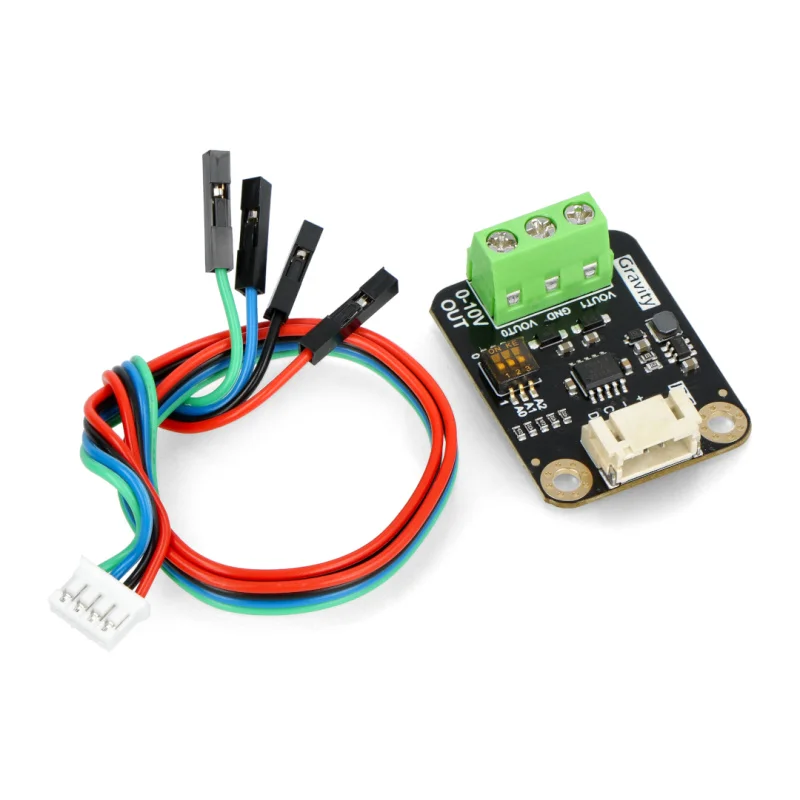

• Gravity: Module DAC I2C 0–10V 2 kênh ×1
• Cáp cảm biến Gravity I2C/UART ×1

Tài Liệu

• Product Wiki
