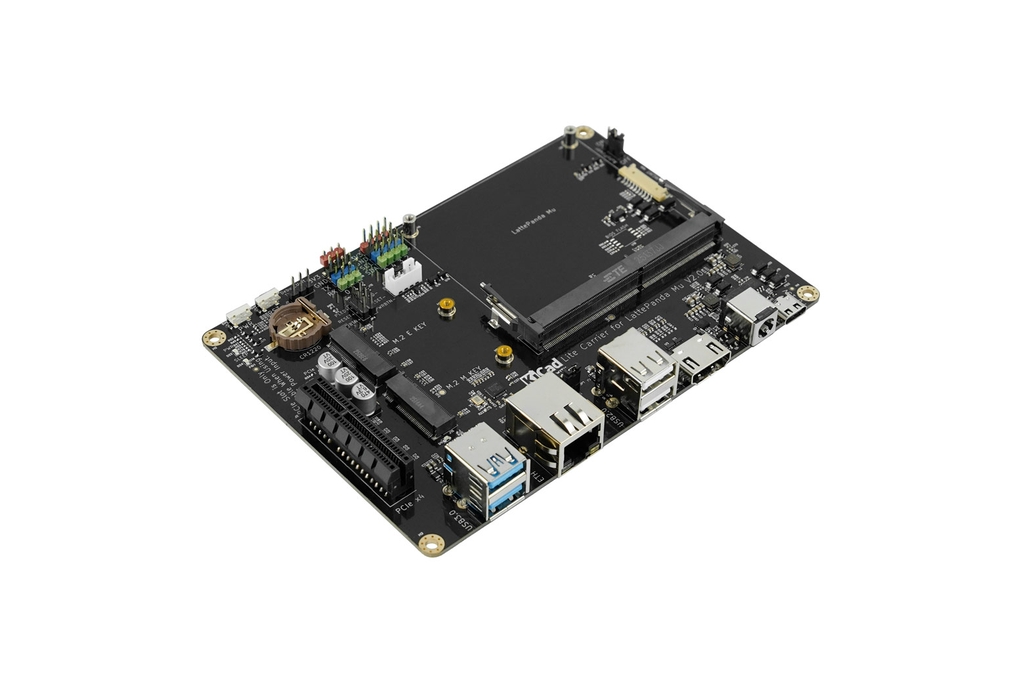

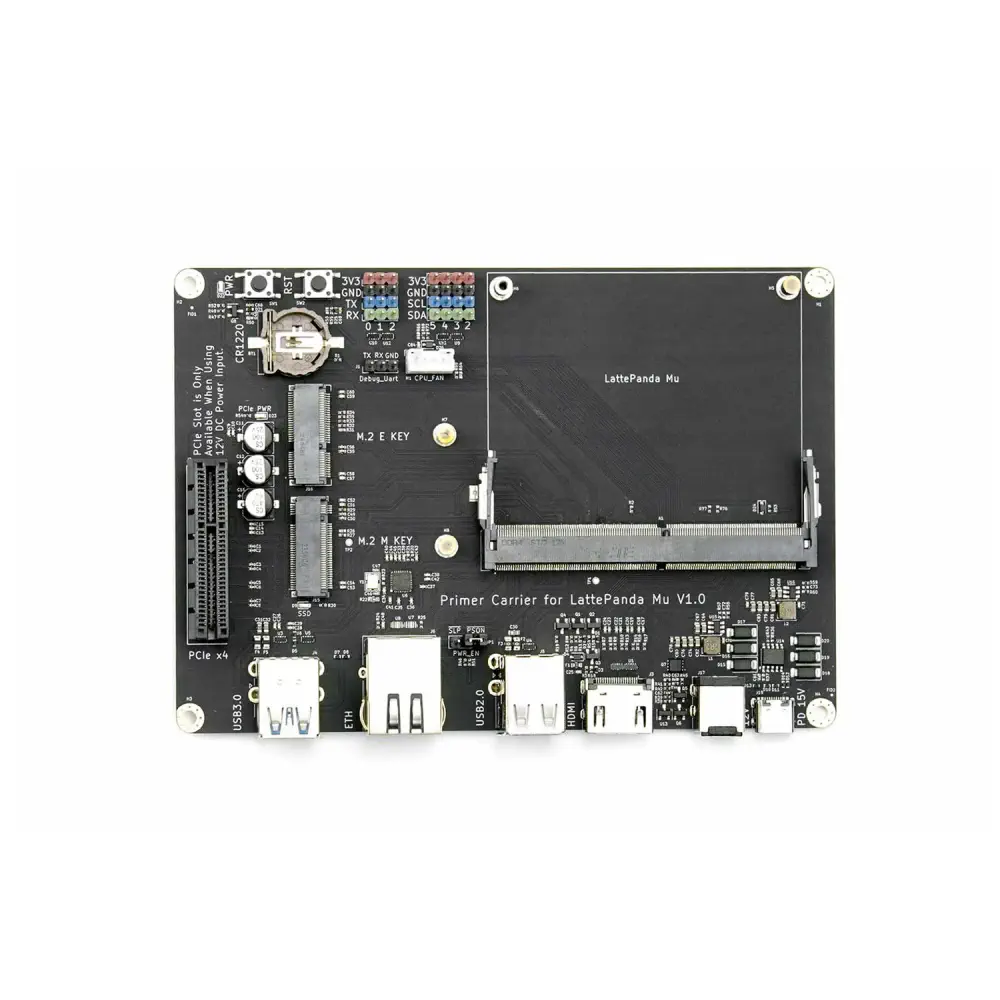

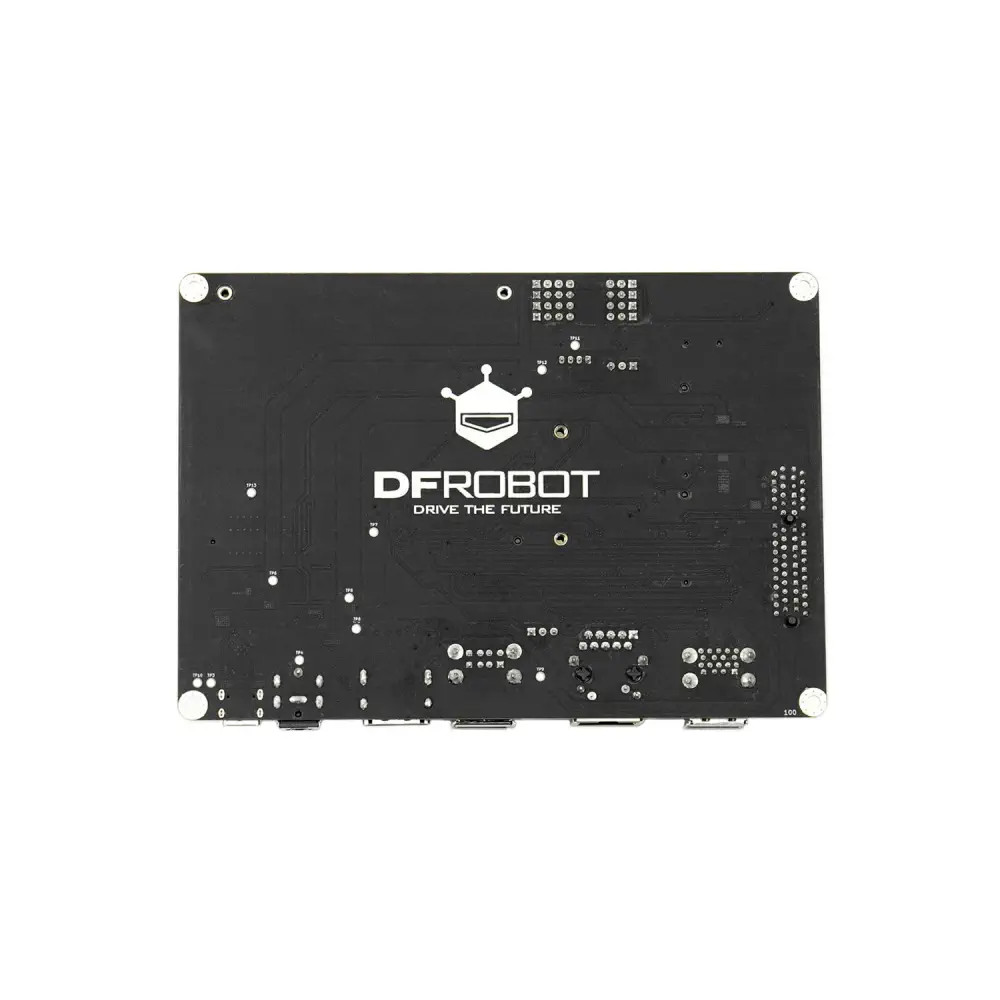

Bo mạch mở rộng Lite cho LattePanda Mu

Bo mạch mở rộng Lite (Base Board) này được thiết kế chuyên biệt cho module máy tính LattePanda Mu. Khi kết hợp với LattePanda Mu, bo mạch mở rộng này tạo thành một nền tảng phát triển hoàn chỉnh tương tự như máy tính bo mạch đơn (SBC). Sản phẩm tích hợp các giao tiếp phổ biến như USB 3.0, Ethernet, PCIe 3.0, M.2 M-Key, M.2 E-Key, HDMI và nhiều giao tiếp khác. Điều này cho phép kết nối với nhiều loại thiết bị và module ngoại vi, hỗ trợ xác thực và kiểm tra nhanh nhiều giải pháp thiết kế khác nhau, từ đó rút ngắn chu kỳ phát triển sản phẩm. Sản phẩm đặc biệt phù hợp cho các ứng dụng thiết kế hệ thống nhúng.

Tích hợp các giao tiếp thông dụng

Bo mạch mở rộng Lite này bao gồm USB 3.0, Ethernet, PCIe 3.0, M.2 M-Key, M.2 E-Key, HDMI, v.v. Thiết kế tích hợp toàn diện cùng kích thước nhỏ gọn giúp việc sử dụng thuận tiện hơn và tiết kiệm chi phí hơn.

Hỗ trợ điện áp đầu vào dải rộng

Bo mạch mở rộng Lite này hỗ trợ dải điện áp đầu vào rộng từ 12~20V, cho phép kết nối trực tiếp với pin lithium 4S mà không cần thêm module ổn áp. Thiết kế điện áp đầu vào dải rộng này giúp tăng đáng kể khả năng thích ứng và tính di động của sản phẩm.

Khe mở rộng PCIe 3.0 x4

Bo mạch mở rộng Lite này được trang bị khe PCIe 3.0 x4 tiêu chuẩn, cho phép dễ dàng mở rộng nhiều thiết bị ngoại vi như card đồ họa, card âm thanh, card mạng, v.v., mang lại hiệu năng mạnh mẽ hơn cho dự án của bạn (giao tiếp này chỉ khả dụng khi sử dụng nguồn điện 12V).

Khe mở rộng M.2

Ngoài khe PCIe, bo mạch còn được trang bị khe M.2 M-Key 2230 và M.2 E-Key 2230, cho phép mở rộng ổ cứng SSD và card mạng không dây WLAN một cách dễ dàng, mang lại nhiều khả năng hơn cho dự án của bạn.

Kích thước chuẩn 3.5 inch

Bo mạch mở rộng Lite này sử dụng kích thước chuẩn của bo mạch chủ nhúng 3.5 inch, rất thuận tiện cho việc lắp đặt và kết hợp với các thiết bị khác. Thiết kế tiêu chuẩn hóa này cho phép sản phẩm dễ dàng tích hợp vào nhiều dự án và hệ thống khác nhau.

Thiết kế mã nguồn mở

Các tệp sơ đồ nguyên lý và thiết kế PCB của bo mạch đều được cung cấp. Người dùng có thể sử dụng chúng làm tài liệu tham khảo để tùy chỉnh theo nhu cầu cụ thể, giúp giảm đáng kể thời gian và chi phí phát triển.

Lưu ý

1. Cần sử dụng cùng với module tính toán LattePanda Mu.
2. Trước khi cắm hoặc tháo LattePanda Mu, dây cáp hoặc các giao tiếp bên trong, cần ngắt nguồn điện.
3. Khe PCIe trên bo mạch Lite chỉ hoạt động khi sử dụng nguồn điện 12V.
4. Yêu cầu đầu cấp nguồn DC 2.0 dạng jack đực có lò xo.

Các loại bo mạch mở rộng đa năng

DFRobot cung cấp bo mạch mở rộng Lite cho LattePanda Mu, mang đến nền tảng phát triển toàn diện với nhiều giao tiếp khác nhau để xác thực thiết kế nhanh chóng. Ngoài ra, còn có bo mạch mở rộng đánh giá đầy đủ chức năng, hỗ trợ xuất toàn bộ chân tín hiệu của LattePanda Mu để phục vụ kiểm thử phần cứng và phần mềm chuyên sâu.

Tính năng

• Hỗ trợ điện áp đầu vào dải rộng
• Ethernet Gigabit
• 2 x USB 3.2 10Gbps, 2 x USB 2.0
• HDMI 2.0, hỗ trợ xuất hình ảnh 4K
• Khe mở rộng PCIe 3.0 x4
• Khe mở rộng M.2 kép
• Kích thước chuẩn bo mạch chủ nhúng 3.5 inch
• Thiết kế mã nguồn mở
• Tự động bật nguồn

Thông số kỹ thuật

Nguồn đầu vào

USB Type-C: 15V (tối đa 3A)
DC 5.5x2.5mm: 12~20V (tối đa 10A)

Giao tiếp bên trong

• Khe PCIe 3.0 x4 (chỉ khả dụng khi sử dụng nguồn 12V)
• M.2 M-Key 2230 (PCIe 3.0 x1)
• M.2 E-Key 2230 (PCIe 3.0 x1, USB 2.0)

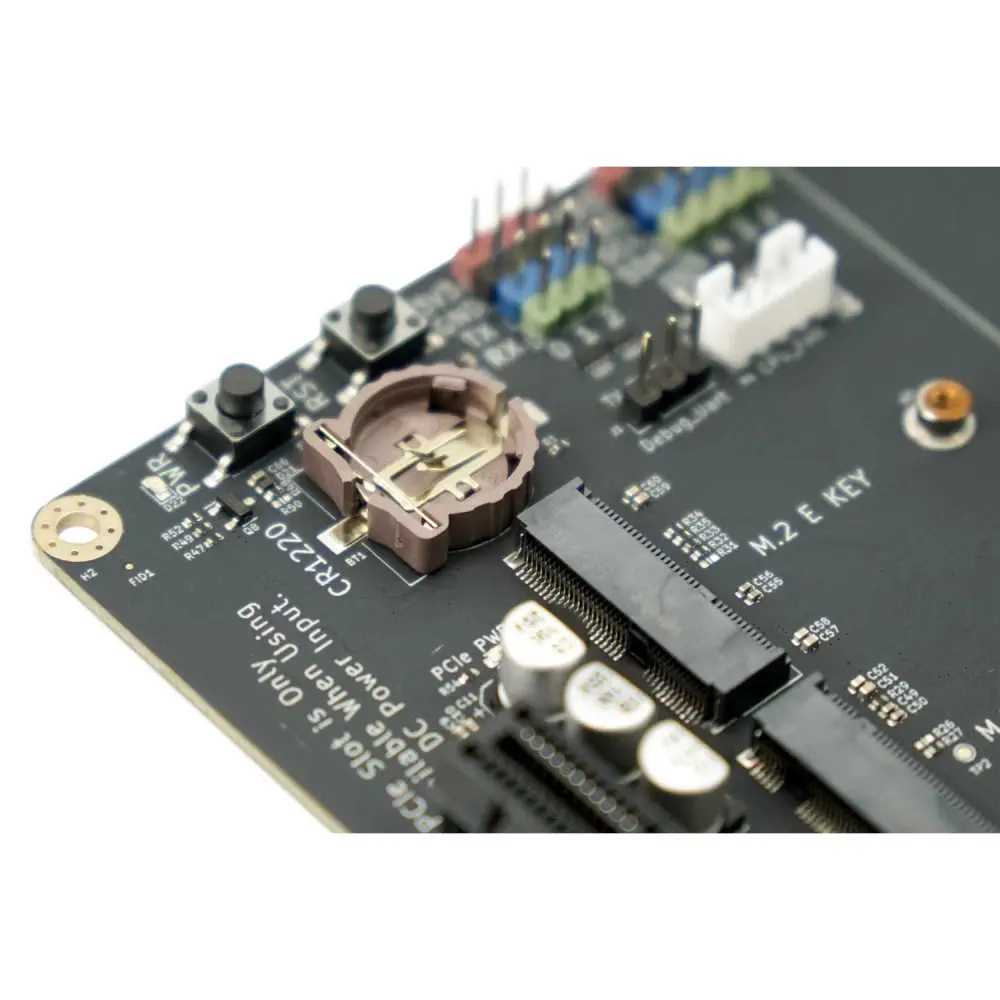

• Socket pin RTC (CR1220 3V)
• Socket quạt CPU
• Gravity-4P UART
• Gravity-4P I2C
• Đầu nối MX1.25-10P (dành cho bo mạch mở rộng UPS của LattePanda)

Giao tiếp bên ngoài

• USB 3.2 10Gbps x2
• Ethernet Gigabit
• USB 2.0 x2
• HDMI 2.0
• USB Type-C (chỉ dùng cấp nguồn)
• DC 5.5x2.5mm

Kích thước

3.5 inch, 146mm × 102mm

Danh sách đóng gói

• Bo mạch Lite Carrier x1
• Tấm đế Acrylic x1
• Bộ vít cho bo mạch Lite Carrier x1
• Pin cúc áo CR1220 x1

Tài liệu

• Tệp thiết kế (KiCad)
