Bộ chuyển đổi nguồn DC-DC hạ áp đa đầu ra (3.3V/5V/9V/12V)

Bộ chuyển đổi DC-DC đa đầu ra là thành phần thiết yếu trong nhiều ứng dụng yêu cầu các mức điện áp DC đầu ra khác nhau.

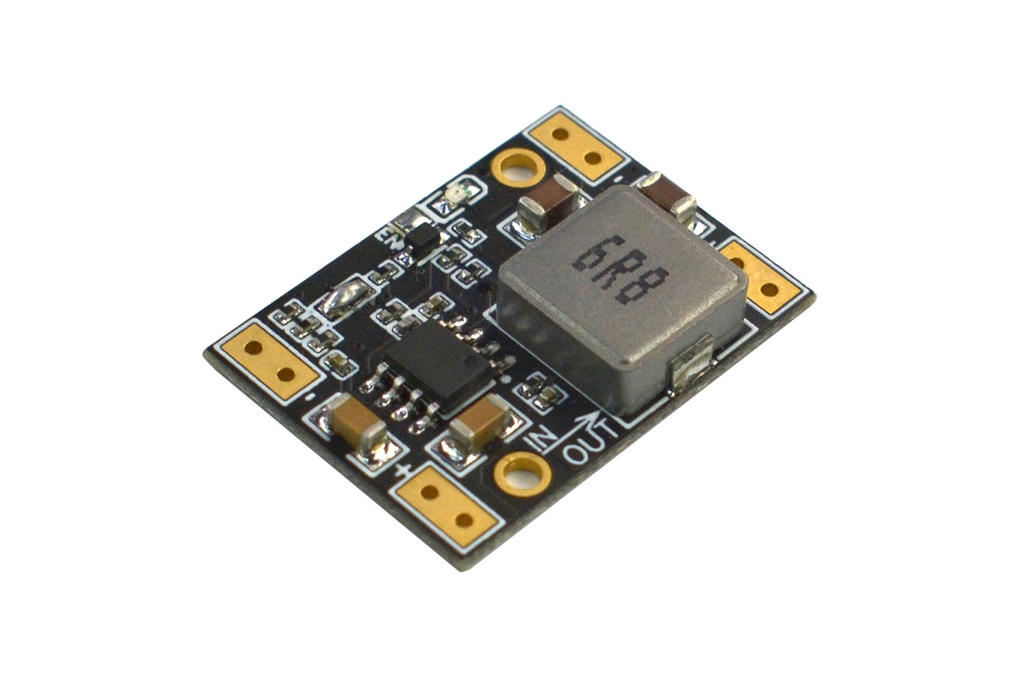

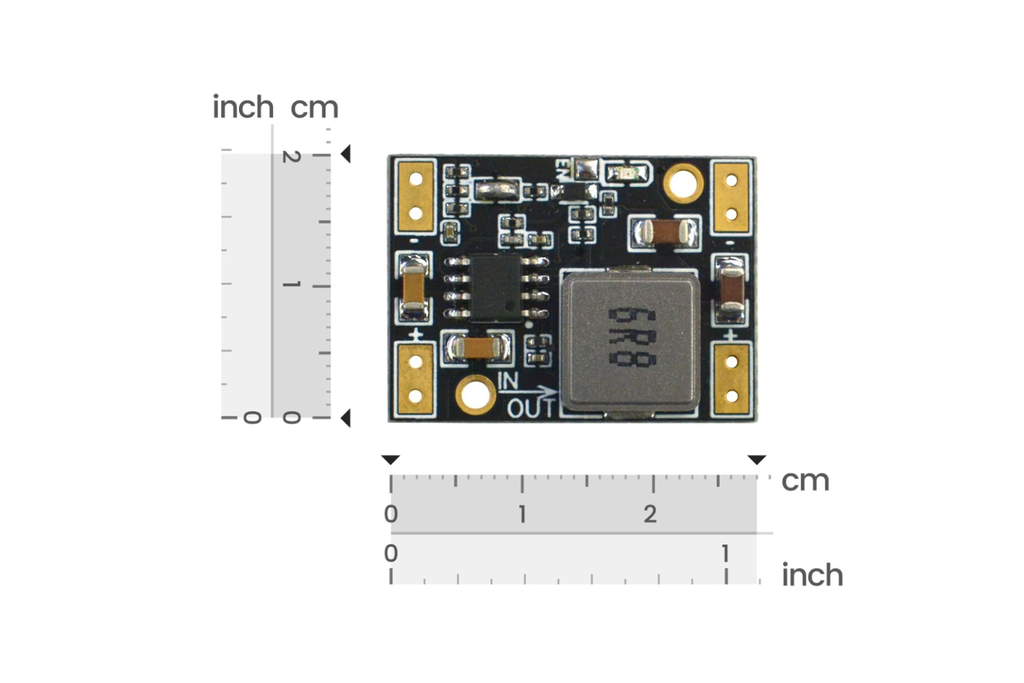

Module nguồn hạ áp DC-DC này chuyển đổi điện áp đầu vào 7.5V~30V thành các mức đầu ra 3.3V / 5V / 9V / 12V (mặc định là 5V), có thể lựa chọn bằng cách nối tắt các pad tương ứng ở mặt sau bo mạch. Module có thể chịu tải dòng điện lên đến 5A khi được tản nhiệt phù hợp và được tích hợp cơ chế bảo vệ quá nhiệt ở 70℃ cùng bảo vệ quá tải.

Ngoài ra, bo mạch còn có đèn LED chỉ thị tích hợp:

• Đèn đỏ sáng liên tục khi hệ thống hoạt động bình thường
• Đèn sẽ tắt khi cơ chế bảo vệ được kích hoạt và điện áp đầu ra tự động giảm xuống còn 0.1V

Module nguồn buck đa điện áp này có thể được sử dụng trong các hệ thống điều khiển nguồn cho:

• Đèn LED
• Robot
• Drone
• Servo
• Động cơ công suất thấp
• Và nhiều ứng dụng khác

Hướng Dẫn

Module mặc định xuất điện áp 5V và pad hàn 5V đã được nối tắt sẵn. Để xuất các mức điện áp khác, ví dụ 3.3V, hãy ngắt kết nối pad 5V và nối tắt pad hàn 3.3V tương ứng.

Lưu ý: Vì đây là bộ chuyển đổi hạ áp (step-down converter), điện áp đầu vào phải lớn hơn điện áp đầu ra và module hoạt động tốt hơn khi chênh lệch điện áp từ 2V trở lên.

Lưu ý: Các thông số đầu ra được đo ở nhiệt độ 25℃. Cần sử dụng tản nhiệt khi module hoạt động liên tục với tải dòng lớn.
